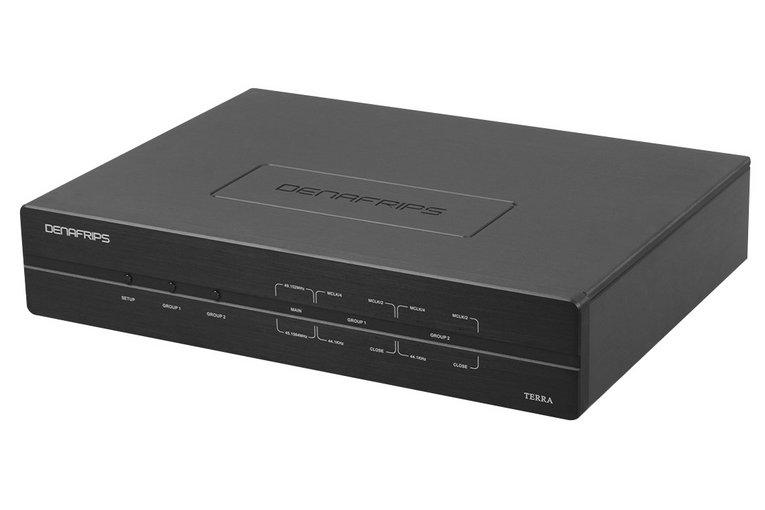

Denafrips Terra è un generatore di clock master MCLK destinato a sistemi audio di fascia alta. Il suo compito è fornire un riferimento di temporizzazione al sistema, utilizzando oscillatori a cristallo OCXO a forno controllato. La progettazione integra frequenze di uscita dedicate e connessioni BNC con impedenza di 75 ohm, così da offrire una soluzione specifica per le configurazioni audio compatibili con un clock master esterno.

Terra adotta due oscillatori a cristallo OCXO indicati per le frequenze di 45,1548 MHz e 49,152 MHz. Il controllo a forno dell’oscillatore è parte della configurazione tecnica del prodotto e contribuisce alla generazione di un riferimento di clock accurato e stabile. Il segnale prodotto può essere utilizzato, quando previsto dal dispositivo collegato, per la sincronizzazione di componenti audio dotati di ingresso MCLK compatibile.

Generatore di clock master per sistemi audio

In una catena digitale, il clock stabilisce il riferimento temporale con cui vengono gestiti i dati audio. Denafrips Terra è progettato proprio come unità MCLK dedicata: non è un DAC, non è uno streamer e non svolge le funzioni di una sorgente audio. Il suo ruolo consiste nel fornire uscite di clock a dispositivi predisposti a ricevere questo tipo di segnale.

La configurazione comprende sia un’uscita clock fissa sia un’uscita clock regolabile, entrambe indicate nelle specifiche del prodotto. Il valore associato all’uscita fissa non è specificato nei dati disponibili, mentre l’uscita regolabile è prevista per la selezione delle frequenze compatibili riportate per Terra. La possibilità di disporre di frequenze regolabili consente di configurare il generatore in base alle esigenze del sistema collegato, purché quest’ultimo supporti il collegamento e il formato di clock scelti.

Oscillatori OCXO e alimentazione

Il cuore del Denafrips Terra è costituito da oscillatori a cristallo OCXO, ovvero oscillatori con forno controllato. Le frequenze nominali di riferimento indicate sono 45,1548 MHz e 49,152 MHz, con due uscite per ciascuna frequenza. Questa architettura è pensata per fornire un segnale di clock altamente accurato e stabile all’interno di un sistema audio compatibile.

Gli oscillatori sono alimentati da un alimentatore lineare multistadio ad alta corrente, abbinato a un trasformatore O-Core sovradimensionato. Il progetto dell’alimentazione è quindi parte integrante della soluzione Terra e accompagna la sezione di generazione del clock. Il consumo energetico dichiarato è pari o inferiore a 20 W.

La combinazione tra oscillatori OCXO, alimentazione lineare multistadio e frequenze selezionabili è orientata alla generazione di un riferimento temporale stabile. In questo modo, Terra è destinato a chi desidera inserire un master clock dedicato nella propria catena audio, verificando prima la presenza di un ingresso compatibile sul componente da sincronizzare.

Frequenze di uscita disponibili

Denafrips Terra supporta diverse frequenze di uscita, con valori associati ai principali riferimenti digitali riportati nelle specifiche. Le opzioni disponibili sono:

• 45,1548 MHz x 2;
• 49,152 MHz x 2;
• 44,1 kHz e 48 kHz;
• 11,2896 MHz e 12,288 MHz;
• 22,5792 MHz e 24,576 MHz.

La dicitura “x 2” indica la disponibilità di due uscite per le frequenze da 45,1548 MHz e 49,152 MHz, mentre le altre frequenze sono riportate come valori selezionabili del generatore. La regolazione delle frequenze deve essere effettuata in funzione del dispositivo collegato e delle sue specifiche di sincronizzazione. Prima dell’installazione è quindi opportuno controllare il tipo di ingresso richiesto dal DAC o dall’altra elettronica audio interessata.

Connessioni BNC a 75 ohm

Le uscite del Terra utilizzano connettori BNC con impedenza dichiarata di 75 ohm. Questo dato è importante per la scelta dei cavi e per la corretta integrazione con apparecchiature dotate di ingressi clock dello stesso tipo. Il collegamento non è universale: la compatibilità deve essere verificata sia per il connettore sia per la frequenza supportata dal dispositivo ricevente.

La presenza di uscite clock fisse e regolabili amplia le possibilità di configurazione, ma non sostituisce il controllo delle specifiche dei componenti collegati. Terra deve essere inserito in un sistema che preveda un ingresso MCLK o clock compatibile con il segnale BNC a 75 ohm. I dati forniti non indicano compatibilità con dispositivi specifici, pertanto la verifica va eseguita caso per caso.

Formato, alimentazione e installazione

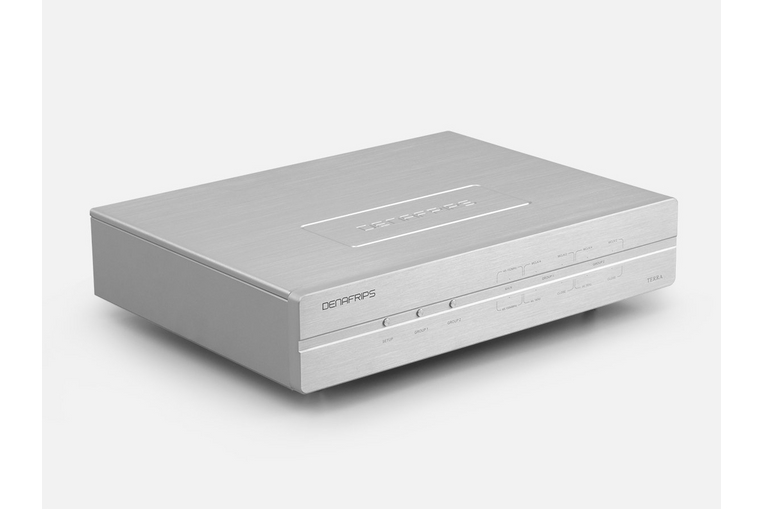

Denafrips Terra presenta un formato Small Form Factor, con dimensioni dichiarate di 340 mm di larghezza, 260 mm di profondità e 66 mm di altezza. L’altezza indicata considera inoltre 18 mm aggiuntivi per i piedini. Il peso è di 6 kg. La finitura è disponibile nella combinazione nero/argento, pensata per inserirsi in un impianto audio domestico o in una configurazione dedicata.

Il requisito di alimentazione è di 100-240 VAC, 50/60 Hz, con selettore manuale. Prima dell’accensione è necessario impostare manualmente il selettore in base alla rete elettrica utilizzata. Il consumo dichiarato è ≤20 W, un valore riferito al funzionamento dell’unità secondo i dati tecnici disponibili.

Per l’installazione è consigliabile predisporre uno spazio adeguato alle dimensioni del telaio e ai collegamenti BNC. La posizione deve consentire di raggiungere agevolmente il selettore di alimentazione e di collegare i cavi verso i dispositivi compatibili. Il prodotto è fornito come unità MCLK; nella dotazione indicata non sono inclusi il telecomando e il cavo di alimentazione.

Per chi è pensato Denafrips Terra

Terra è rivolto a chi sta progettando o aggiornando un sistema audio dotato di componenti predisposti per la sincronizzazione tramite clock master. Può essere preso in considerazione quando si desidera una sorgente MCLK dedicata con oscillatori OCXO, più frequenze di uscita e collegamenti BNC a 75 ohm. Non è invece un prodotto da scegliere in base a funzioni di streaming, conversione digitale-analogica o gestione wireless, perché tali funzioni non sono indicate per questo modello.

La scelta deve partire dalla verifica tecnica dell’impianto: ingresso disponibile, frequenze accettate, tipo di connessione e impedenza richiesta. Una volta confermata la compatibilità, le frequenze regolabili consentono di selezionare il riferimento previsto dal componente collegato. La struttura compatta, il peso di 6 kg e la finitura nero/argento completano una soluzione concepita per essere collocata vicino agli altri apparecchi della catena audio.

Dati principali

• Tipo di prodotto: MCLK, generatore di clock master.
• Oscillatori: cristallo OCXO a forno controllato.
• Uscite: clock fissa e clock regolabile.
• Frequenze: 45,1548 MHz, 49,152 MHz, 44,1 kHz, 48 kHz, 11,2896 MHz, 12,288 MHz, 22,5792 MHz e 24,576 MHz.
• Connettori: BNC, 75 ohm.
• Alimentazione: 100-240 VAC, 50/60 Hz, selettore manuale.
• Consumo: ≤20 W.
• Dimensioni: 340 × 260 × 66 mm, con 18 mm aggiuntivi per i piedini.
• Peso: 6 kg.
• Colore: nero/argento.
• Garanzia: 12 mesi.

Con la sua architettura MCLK, gli oscillatori OCXO e le uscite BNC a 75 ohm, Denafrips Terra offre un generatore di clock master da integrare esclusivamente in sistemi audio compatibili. Le diverse frequenze disponibili e l’uscita regolabile permettono di configurare il riferimento in base alle caratteristiche del dispositivo collegato, mentre l’alimentazione lineare multistadio e il formato compatto completano l’impostazione tecnica dell’unità.

Caratteristiche principali

• Tipo di prodotto: MCLK
• Impedenza di uscita: 75ohms
• Consumo energetico: ≤20W
• Frequenze di uscita regolabili: Sì
• Formato: Small Form Factor
• Tipo di oscillatore: Oscillatore a cristallo OCXO a forno controllato

Specifiche tecniche

Tipo di prodotto	MCLK
Impedenza di uscita	75ohms
Consumo energetico	≤20W
Frequenze di uscita regolabili	Sì
Formato	Small Form Factor
Tipo di oscillatore	Oscillatore a cristallo OCXO a forno controllato
Connettore di uscita	BNC
Frequenza di uscita	45.1548MHz x 2
Frequenza di uscita	49.152Mhz x 2
Frequenze di uscita	44.1kHz, 48kHz
Frequenze di uscita	11.2896MHz, 12.288MHz
Frequenze di uscita	22.5792MHz, 24.576MHz
Requisiti di alimentazione	100-240VAC, 50/60Hz
Selettore di alimentazione	Manuale
Garanzia	12 mesi

Approfondimenti tecnici

Le specifiche riportate aiutano a confrontare configurazione, compatibilità e prestazioni del prodotto.

Prodotti correlati

Aune SC1 EVO · Aune N1C EVO

Domande frequenti

Che cos’è Denafrips Terra?

Denafrips Terra è un generatore di clock master MCLK per sistemi audio compatibili. Utilizza oscillatori a cristallo OCXO a forno controllato e fornisce uscite di clock tramite connettori BNC.

Quali frequenze di uscita offre Terra?

Sono indicate le frequenze 45,1548 MHz x 2, 49,152 MHz x 2, 44,1 kHz, 48 kHz, 11,2896 MHz, 12,288 MHz, 22,5792 MHz e 24,576 MHz.

Che tipo di connessioni utilizza?

Le uscite utilizzano connettori BNC con impedenza dichiarata di 75 ohm. È necessario verificare che il dispositivo collegato supporti questo tipo di ingresso e le frequenze selezionate.

Quali sono i requisiti di alimentazione?

Terra richiede 100-240 VAC a 50/60 Hz e dispone di un selettore manuale. Il consumo energetico dichiarato è pari o inferiore a 20 W.

Cosa comprende la dotazione?

La dotazione indicata comprende l’unità MCLK. Non sono inclusi il telecomando e il cavo di alimentazione.
