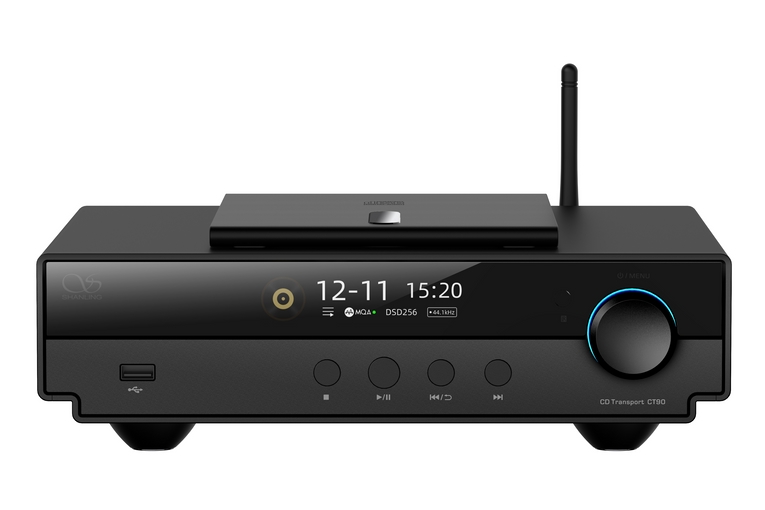

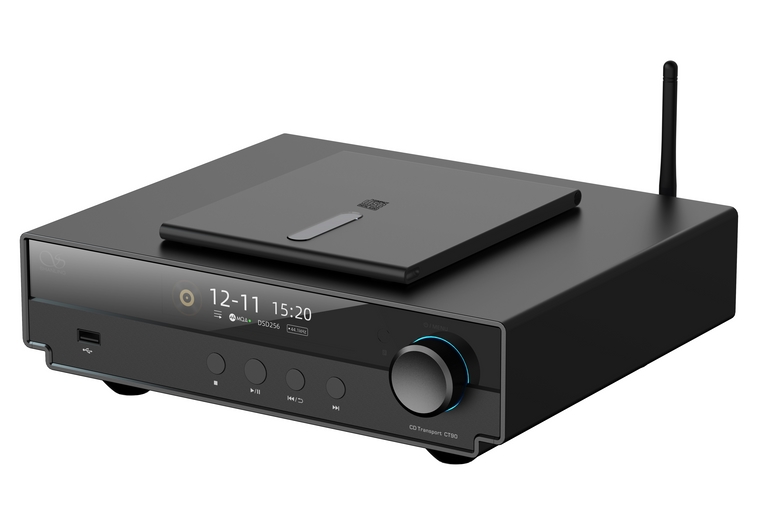

Shanling CT90 è una meccanica di trasporto CD ad alta fedeltà progettata per inserirsi in sistemi digitali composti da sorgente, DAC e amplificazione. Il suo compito principale è leggere i CD e fornire il segnale attraverso diverse uscite digitali, lasciando al convertitore collegato la gestione della conversione audio. La piattaforma utilizza un sistema di riproduzione Sanyo DA11 e un decodificatore SAA7826, componenti dedicati alla lettura e all’elaborazione del segnale proveniente dal disco.

Il CT90 non si limita alla riproduzione dei CD standard: supporta flussi ad alta risoluzione fino a PCM 32 bit/768 kHz e DSD512, oltre alla gestione dei dischi MQA-CD. Grazie alle numerose possibilità di collegamento, può essere configurato in base al DAC utilizzato, alla presenza di un clock esterno e al tipo di segnale che si desidera inviare verso il resto della catena audio.

Lettura CD e gestione dei formati digitali

La sezione di trasporto è basata sul sistema Sanyo DA11, affiancato dal decodificatore SAA7826. Questa architettura è dedicata alla lettura del supporto CD e alla trasmissione accurata del segnale digitale. Il CT90 può quindi svolgere il ruolo di sorgente per un DAC esterno, utilizzando l’uscita più adatta alle caratteristiche dell’impianto.

Tra le funzioni disponibili rientra l’upsampling, affidato al chip dedicato CT7302. Questa soluzione permette di adattare il segnale a DAC PCM o DSD compatibili con i diversi flussi gestiti dal trasporto. L’upsampling è disponibile sulle uscite I2S, AES/EBU e SPDIF coassiale, mentre non è disponibile sull’uscita USB.

• I2S: fino a PCM 32 bit/768 kHz e DSD512 nativo.
• USB: fino a PCM 32 bit/768 kHz e DSD512.
• AES/EBU e SPDIF coassiale: fino a PCM 24 bit/192 kHz e DSD64 DoP.
• Uscita ottica: inclusa nel gruppo delle uscite digitali con supporto fino a PCM 192 kHz e DSD64 DoP.

Per l’uscita I2S, la sequenza dei collegamenti e dei pin deve essere verificata nel manuale in base al dispositivo collegato. Il CT90 offre infatti dieci modalità di pinout I2S LVDS selezionabili tramite connettore HDMI, così da poter configurare il collegamento in funzione del DAC presente nella catena.

Supporto MQA-CD e modalità di rendering

Il lettore supporta il formato MQA-CD con diverse modalità di elaborazione. Sono disponibili il supporto completo 4x, il supporto di base 2x e una modalità sorgente MQA, pensata per lasciare al DAC successivo nella catena la gestione delle fasi di decodifica o rendering previste dalla configurazione utilizzata.

Un indicatore LED consente di riconoscere la tipologia di segnale MQA in riproduzione. Il colore verde identifica MQA, il blu MQA Studio e il viola la modalità MQA rendering. Questa indicazione aiuta a controllare rapidamente il tipo di flusso gestito dal CT90 senza dover interrompere la riproduzione.

Clock e controllo del segnale digitale

Lo Shanling CT90 utilizza due oscillatori di clock dedicati, rispettivamente da 45 MHz e 49 MHz. I due riferimenti sono impiegati per i diversi domini di frequenza e sono destinati a contenere il fenomeno del jitter nella generazione del segnale digitale. Il risultato è una base di sincronizzazione pensata per mantenere regolare la trasmissione verso le uscite disponibili.

È inoltre presente un ingresso BNC per il collegamento di un clock esterno. Questa possibilità permette di inserire il CT90 in una configurazione in cui la sincronizzazione digitale viene affidata a una sorgente di clock separata, qualora il resto dell’impianto lo preveda. L’utilizzo concreto dipende dal clock esterno e dai dispositivi collegati.

Connessioni digitali per impianti differenti

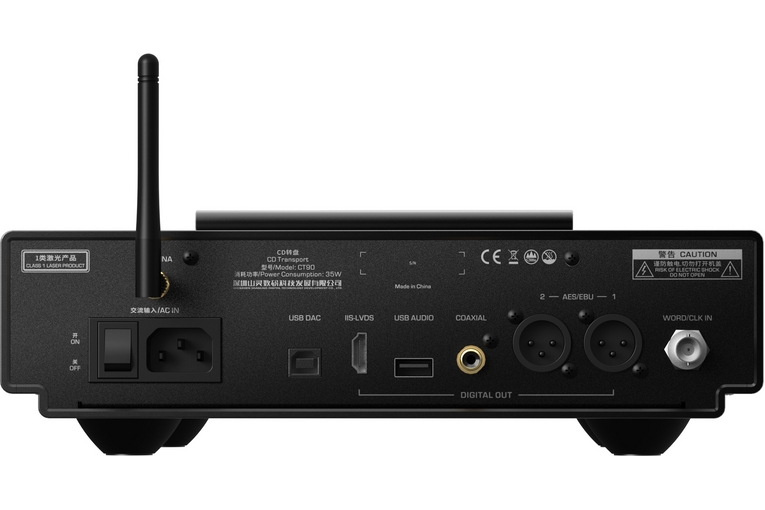

La dotazione di connessioni consente di utilizzare il CT90 con DAC e apparecchi digitali dotati di interfacce diverse. L’uscita I2S LVDS su HDMI dispone di dieci modalità di pinout configurabili; l’uscita USB è pensata per il collegamento diretto a DAC USB; AES/EBU, coassiale e ottica offrono ulteriori alternative per la trasmissione del segnale.

La presenza di due uscite AES/EBU amplia le possibilità di integrazione anche con apparecchiature che utilizzano questa interfaccia digitale. La scelta dell’uscita deve essere effettuata in base agli ingressi del DAC o del dispositivo a valle e alla risoluzione desiderata. Per il collegamento I2S è necessario fare riferimento alla sequenza dei pin indicata nel manuale, perché la configurazione può variare in relazione all’apparecchio associato.

Bluetooth e gestione tramite app

Il CT90 integra Bluetooth 5.0 e supporta i codec AAC, SBC, aptX, aptX HD e LDAC. Questa funzione aggiunge una modalità di collegamento wireless all’interno del sistema, con la possibilità di utilizzare il codec disponibile sui dispositivi abbinati. Il supporto dei codec indicati consente di scegliere tra diverse modalità di trasmissione Bluetooth in base alla sorgente utilizzata.

Il controllo può essere effettuato tramite l’app Eddict Player, che permette di gestire il CT90. L’app rappresenta quindi un’interfaccia aggiuntiva rispetto ai comandi dell’unità e può risultare utile quando il trasporto è inserito in un sistema in cui si desidera controllare le funzioni da un dispositivo mobile compatibile.

Alimentazione lineare e costruzione del sistema

La sezione di alimentazione è realizzata con un alimentatore lineare da 35 W, basato su un trasformatore toroidale Talema. Questa scelta riguarda l’architettura interna del prodotto e accompagna la sezione di trasporto, il circuito di upsampling e i collegamenti digitali. L’alimentazione lineare è separata dalle soluzioni switching comunemente utilizzate in altri dispositivi e costituisce uno degli elementi tecnici caratterizzanti del CT90.

L’insieme delle funzioni è organizzato in un apparecchio destinato alla riproduzione digitale da CD, con possibilità di gestione dei segnali PCM, DSD e MQA-CD secondo le uscite e le modalità selezionate. Il risultato è una sorgente che può essere configurata in modo diverso a seconda del DAC, dell’interfaccia disponibile e dell’eventuale clock esterno.

Configurazione e utilizzo

Per utilizzare il CT90 è necessario collegare l’uscita digitale scelta all’ingresso corrispondente del DAC o dell’apparecchio a valle. L’uscita USB e l’uscita I2S arrivano fino a PCM 32 bit/768 kHz e DSD512, mentre AES/EBU, coassiale e ottica raggiungono PCM 192 kHz e DSD64 DoP. Le modalità di upsampling devono essere selezionate considerando l’uscita utilizzata, poiché non sono disponibili tramite USB.

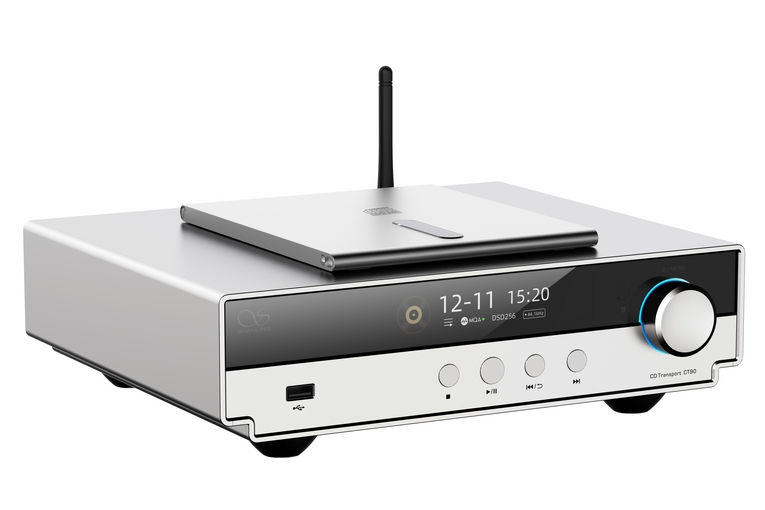

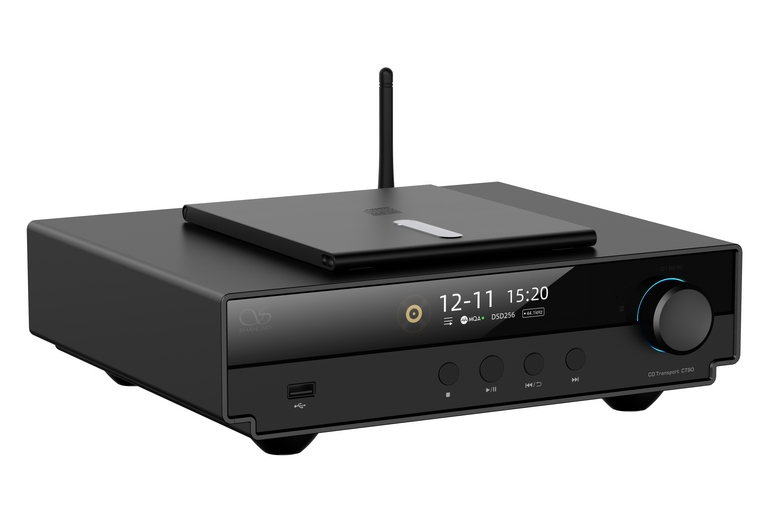

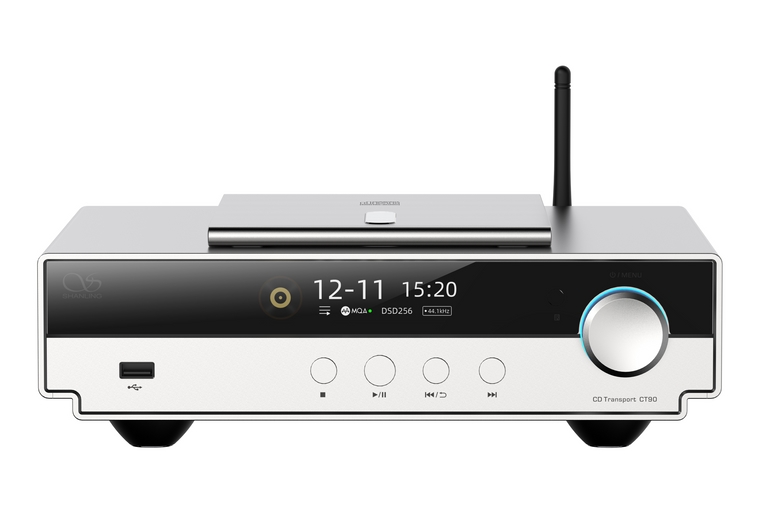

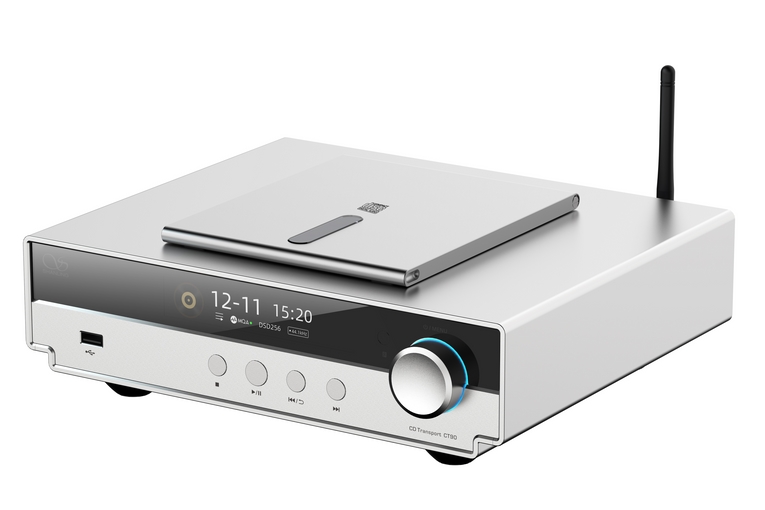

La versione firmware indicata per il prodotto è V1.23. Il CT90 è disponibile nei colori nero e argento. Prima dell’installazione è opportuno verificare gli ingressi del DAC, la compatibilità del pinout I2S scelto e il tipo di collegamento digitale più adatto al proprio impianto.

In sintesi, Shanling CT90 riunisce trasporto CD, gestione MQA-CD, upsampling tramite CT7302, uscite digitali ad alta risoluzione, Bluetooth 5.0, controllo con Eddict Player e ingresso BNC per clock esterno. La varietà delle interfacce permette di adattare la sorgente alla configurazione esistente, mantenendo separate le funzioni di lettura del CD e conversione digitale-analogica.

Caratteristiche principali

• Tipo di prodotto: DAC/AMP
• Versione firmware: V1.23
• Formato: Portatile
• Categoria prodotto: Lettori portatili

Specifiche tecniche

Tipo di prodotto	DAC/AMP
Versione firmware	V1.23
Formato	Portatile
Categoria prodotto	Lettori portatili

Prodotti correlati

Shanling ET3 EVO · ONIX Zenith XST20 · CEC TL5

Domande frequenti

Che cos’è lo Shanling CT90?

È una meccanica di trasporto CD ad alta fedeltà che legge i dischi e invia il segnale digitale verso un DAC o un altro dispositivo compatibile. Non viene descritto come un amplificatore per diffusori.

Quali risoluzioni supporta il CT90?

Supporta fino a PCM 32 bit/768 kHz e DSD512 tramite USB e I2S. Le uscite AES/EBU, coassiale e ottica arrivano fino a PCM 24 bit/192 kHz e DSD64 DoP.

Il CT90 gestisce i dischi MQA-CD?

Sì. Offre supporto MQA-CD con modalità completa 4x, modalità di base 2x e modalità sorgente MQA. Gli indicatori LED distinguono MQA, MQA Studio e MQA rendering tramite colori differenti.

Quali collegamenti digitali sono disponibili?

Sono presenti USB, I2S LVDS tramite HDMI con dieci modalità di pinout, AES/EBU, SPDIF coassiale e uscita ottica. È inoltre disponibile un ingresso BNC per un clock esterno.

Il CT90 può essere controllato tramite Bluetooth?

Il CT90 integra Bluetooth 5.0 e supporta AAC, SBC, aptX, aptX HD e LDAC. Il controllo del prodotto può inoltre essere effettuato tramite l’app Eddict Player.
