Cayin Soul 170HA: amplificatore valvolare per cuffie e diffusori
Il Cayin Soul 170HA è un amplificatore valvolare progettato per gestire due modalità di ascolto: cuffie e diffusori passivi. La configurazione single-ended in Class A, l’alimentazione separata e la dotazione di ingressi e uscite consentono di inserirlo in sistemi analogici di impostazione articolata.
Il prodotto è disponibile su Polaris Audio al prezzo di 8.990,00 €, al momento della redazione.
Un amplificatore per cuffie e diffusori
La doppia destinazione d’uso è l’elemento centrale del Cayin Soul 170HA. Per le cuffie sono disponibili tre uscite: XLR a 4 poli, jack bilanciato da 4,4 mm e jack da 6,35 mm. Per i diffusori sono invece presenti i morsetti dedicati, con impedenza d’uscita indicata tra 4 e 8 Ω.
La sezione d’ingresso è interamente analogica e comprende un ingresso XLR bilanciato e un ingresso RCA single-ended. Non sono dichiarati DAC integrato, ingressi digitali, Bluetooth, Wi-Fi o funzioni di streaming: il Soul 170HA deve quindi essere abbinato a una sorgente analogica esterna.
Topologia single-ended Class A e valvole
Il circuito adotta una topologia single-ended in Class A. La sezione finale utilizza una coppia abbinata di valvole TUNG-SOL KT170, mentre i tubi driver sono 6SN7 e il raddrizzamento dell’alimentazione è affidato a due JJ GZ34S.
Il sistema comprende un controllo del bias con indicatore di monitoraggio e un sistema di autobias. La dotazione include inoltre una copertura per le valvole, utile durante l’installazione e l’utilizzo dell’apparecchio secondo le indicazioni previste.
Modalità Triode e Ultralinear
Il Soul 170HA permette di selezionare due modalità operative. In Triode la potenza dichiarata per i diffusori è di 10 W + 10 W su 8 Ω; in modalità Ultralinear raggiunge 18 W + 18 W su 8 Ω.
Sono inoltre disponibili due impostazioni di resa indicate come Dynamisch e Weich, traducibili rispettivamente come dinamica e morbida. I dati disponibili non associano a queste impostazioni valori separati di risposta in frequenza o di potenza.
Per l’abbinamento con i diffusori, la documentazione indica un’efficienza superiore a 90 dB come riferimento. Questo dato va valutato insieme all’impedenza nominale, alle dimensioni dell’ambiente e al livello d’ascolto desiderato.
Sezione cuffie e selezione dell’impedenza
La sezione cuffie prevede tre livelli di selezione dell’impedenza: Low, Middle e High. Gli intervalli riportati nella sezione operativa della documentazione sono 8–64 Ω, 65–250 Ω e 251–600 Ω. Il prodotto è indicato per cuffie con impedenza superiore a 8 Ω.
La potenza d’uscita cuffie arriva fino a 18 W per canale secondo i dati dichiarati, con il valore massimo riferito alla specifica combinazione di uscita, modalità operativa e livello d’impedenza. La scelta tra XLR a 4 poli, 4,4 mm e 6,35 mm dipende dalla terminazione del cavo della cuffia.
La regolazione del volume è lineare e articolata su 128 livelli. In confezione è presente anche un telecomando, alimentato da una batteria a bottone CR2032.
Collegamenti e dati elettrici
| Parametro | Dato dichiarato |
|---|---|
| Ingressi | 1 XLR bilanciato, 1 RCA single-ended |
| Uscite cuffie | XLR a 4 poli, 4,4 mm, 6,35 mm |
| Potenza diffusori in Ultralinear | 18 W + 18 W su 8 Ω |
| Potenza diffusori in Triode | 10 W + 10 W su 8 Ω |
| Risposta in frequenza | 10 Hz–32 kHz ±3 dB; 18 Hz–21 kHz ±1 dB |
| Impedenza d’ingresso | 15 kΩ |
| Rapporto segnale/rumore | 109 dB, ponderazione A |
| Consumo massimo dichiarato | 240 W |
La distorsione armonica totale dichiarata per la sezione cuffie è dello 0,3% a 1 kHz e 2,4 W in Ultralinear, con un valore inferiore al 5% alla potenza massima. Per l’uscita diffusori è indicato l’1% a 1 kHz e 7 W in Ultralinear, anch’esso inferiore al 5% alla potenza massima.
Alimentazione separata e installazione

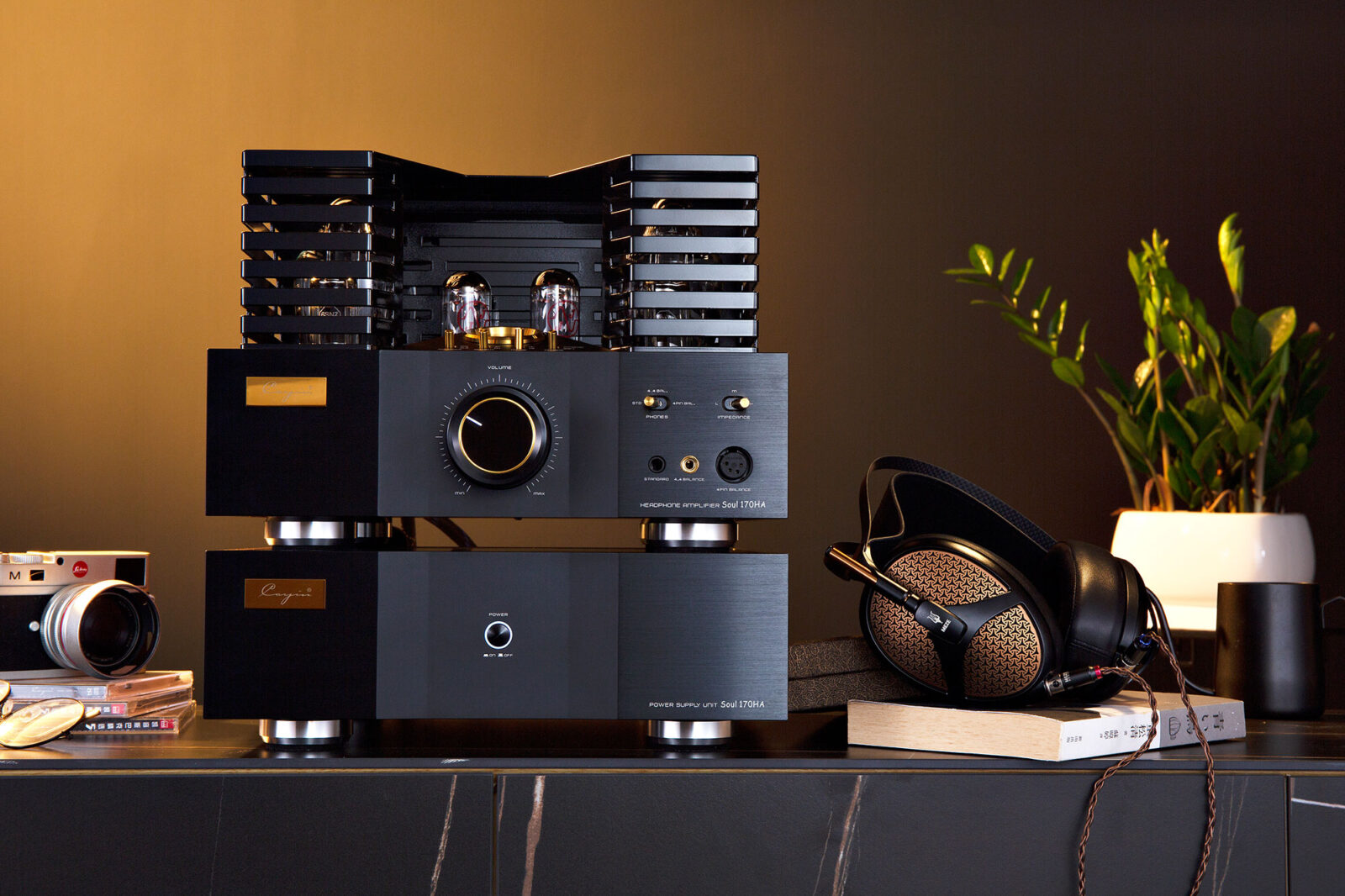

Il sistema è composto dall’amplificatore e da un alimentatore esterno dedicato. L’amplificatore misura 330 × 400 × 231 mm e pesa 23,3 kg; l’alimentatore misura 330 × 363 × 114 mm e pesa 17,2 kg. È quindi necessario predisporre una superficie stabile e adeguata al carico complessivo delle due unità.
La separazione dell’alimentazione richiede inoltre spazio per i cavi di collegamento e per l’accesso ai connettori posteriori. L’apparecchio deve essere installato lasciando una ventilazione adeguata e rispettando le istruzioni di sicurezza e utilizzo del manuale.
Costruzione e dotazione
I pannelli laterali sono realizzati in legno massello di noce nero nordamericano. La struttura è completata dalla presenza delle valvole a vista, dalla copertura dedicata e dall’alimentatore separato.
La confezione comprende l’alimentatore, la copertura delle valvole, un cavo di alimentazione, due cavi ad alta tensione a 8 poli, due cavi a bassa tensione a 12 poli, il telecomando e il manuale di istruzioni.
In sintesi
Il Cayin Soul 170HA si rivolge a chi desidera utilizzare una sola elettronica per l’ascolto in cuffia e tramite diffusori. La topologia single-ended Class A, la coppia di KT170, le modalità Triode e Ultralinear, la selezione dell’impedenza cuffie e la connettività analogica XLR/RCA definiscono una piattaforma completa, ma impegnativa per dimensioni e installazione.
La potenza disponibile per i diffusori rende importante valutare con attenzione l’abbinamento con gli altoparlanti, mentre la presenza di tre uscite cuffie consente di gestire terminazioni differenti. L’alimentatore separato e il peso complessivo del sistema sono aspetti da considerare prima dell’acquisto.
