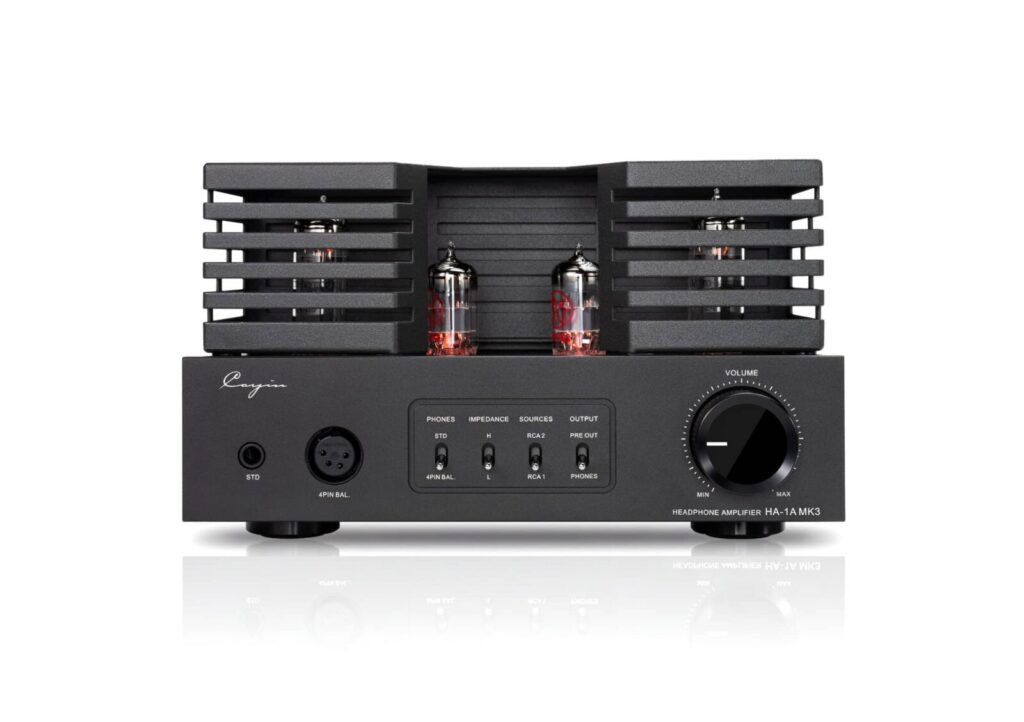

Le Cayin HA-1A MK3 est un amplificateur pour casque entièrement à tubes, conçu avec une circuiterie Single-Ended Class A et un câblage interne manuel Point-to-Point. Sa conception réunit une section d’amplification à tubes, des sorties casque avec connexions asymétrique et équilibrée, ainsi qu’une sortie variable pour préamplificateur. Il s’agit d’une solution destinée à l’écoute au casque et à l’intégration dans un système audio avec des sources dotées de sorties RCA.

Structure à tubes et circuiterie

La section à tubes utilise deux JJ 12AU7/ECC82 pour l’amplification de tension et deux Electro-Harmonix EL84EH/6BQ5 pour l’amplification de puissance. Les EL84EH fonctionnent en configuration Single-Ended Class A, tandis que le câblage interne Point-to-Point relie manuellement les composants de la circuiterie. Cette configuration caractérise la construction du Cayin HA-1A MK3, sans recourir à des modules ou à des configurations autres que celles déclarées.

Le modèle intègre également des transformateurs de sortie développés spécifiquement pour cet amplificateur. L’alimentation prévoit des sections séparées pour l’étage d’amplification de tension et celui de puissance ; ce dernier dispose également d’une alimentation haute tension régulée. Le produit intègre un délai de démarrage d’environ 50 secondes, indiqué dans les spécifications du projet. Une cage de protection amovible est présente au-dessus des tubes.

Sorties casque et adaptation d’impédance

Le Cayin HA-1A MK3 offre deux sorties casque différentes. La connexion jack de 6,35 mm est asymétrique et fournit une puissance déclarée de 2.500 mW + 2.500 mW. La sortie 4-Pin XLR est équilibrée et atteint 2.800 mW + 2.800 mW. Les valeurs sont exprimées pour les deux canaux et permettent de distinguer clairement les performances nominales des deux connexions.

Le panneau prévoit la sélection de l’adaptation d’impédance, avec deux plages dédiées :

• Low : de 8 à 150 Ohm ;
• High : de 151 à 600 Ohm.

La sélection permet de régler la plage correspondant à l’impédance du casque connecté. Avant l’écoute, il convient donc de vérifier la valeur nominale du casque et de choisir la position Low ou High. Le jack de 6,35 mm convient aux casques équipés d’un connecteur standard de ce format, tandis que la sortie XLR nécessite une connexion équilibrée à quatre broches compatible.

Spécifications audio de la sortie casque

La réponse en fréquence déclarée est comprise entre 20 Hz et 24 kHz, avec une tolérance de ±3 dB. Le rapport signal/bruit de la sortie casque est de 110 dB, pondéré A. La distorsion harmonique totale est indiquée à 0,3 % à 1 kHz et 200 mW ; à la puissance nominale, elle reste inférieure à 5 %. La sensibilité est spécifiée dans la plage de 1.200 à 2.000 mV.

Ces données décrivent les conditions de référence utilisées pour les spécifications de l’amplificateur. La réponse en fréquence, le rapport signal/bruit et la distorsion sont des paramètres distincts : le premier concerne la plage de fréquences déclarée, le deuxième le rapport entre le signal et le bruit, et le troisième la distorsion harmonique mesurée dans les conditions indiquées. La puissance varie en revanche en fonction de la sortie utilisée et de la plage d’impédance sélectionnée.

Entrées et sortie préamplificateur

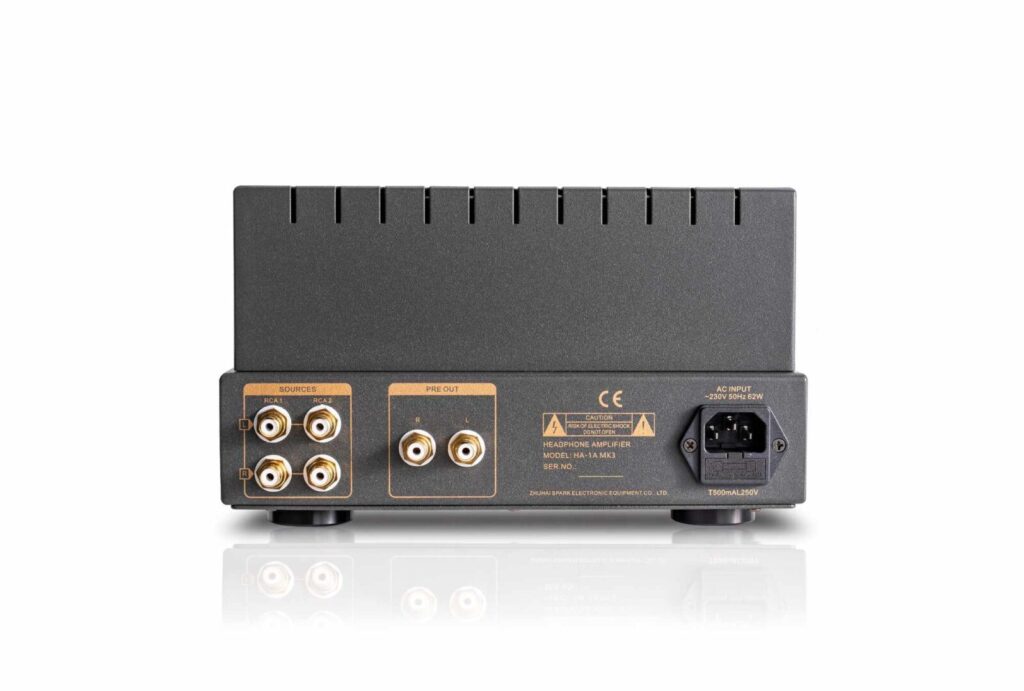

Pour le raccordement des sources, le Cayin HA-1A MK3 dispose de deux entrées audio RCA. Cette dotation permet de connecter des sources analogiques dotées de sorties RCA et de sélectionner le signal à envoyer à la section casque. Les connexions RCA utilisent le schéma analogique habituel avec canal gauche et droit.

Une paire de sorties RCA PREAMP Out à niveau variable est également présente. La sortie préamplifiée atteint une tension maximale de 5 V, possède un gain de 9 dB et une impédance de sortie déclarée de 2,0 kOhm. La sensibilité d’entrée de la section préamplificateur est de 750 mV. Ces valeurs sont utiles pour évaluer la connexion à un appareil audio doté d’une entrée analogique compatible.

Pour la section PREAMP, une distorsion harmonique de 0,1 % à 2 V RMS et un rapport signal/bruit de 105 dB, pondéré A, sont également déclarés. La sortie RCA variable peut donc être utilisée pour envoyer le signal vers un autre appareil audio, en tenant compte de l’impédance et de la tension maximale indiquées dans les spécifications.

Utilisation et installation

Le raccordement de base consiste à brancher la source à l’une des deux entrées RCA et à connecter le casque à la sortie appropriée. Pour un casque avec connexion standard, on utilise le jack asymétrique de 6,35 mm ; pour un casque prévu pour une connexion équilibrée, on peut utiliser la sortie XLR à quatre broches. Le choix entre Low et High doit suivre l’impédance nominale du modèle connecté.

Avant de procéder, il est conseillé de laisser suffisamment d’espace autour de l’appareil et de la cage des tubes. L’appareil atteint une température de fonctionnement propre aux appareils à tubes : il est donc important de ne pas couvrir les ouvertures et de ne pas poser d’objets sur la cage de protection. Le délai de démarrage d’environ 50 secondes fait partie du fonctionnement déclaré et doit être pris en compte lors de la mise sous tension.

La cage de protection est amovible, mais son retrait expose les tubes. Toute intervention sur les tubes ou à l’intérieur de l’appareil doit être effectuée uniquement par du personnel qualifié et avec le produit débranché de l’alimentation. Les tubes indiqués font partie de la configuration déclarée du modèle.

Dimensions, consommation et emplacement

Avec des dimensions de 240 × 240 × 140 mm, le Cayin HA-1A MK3 présente une structure compacte en largeur et en profondeur, tout en nécessitant une surface stable et adaptée à la présence des tubes. Le poids net est de 8,8 kg. La consommation énergétique maximale déclarée est de 60 W.

Les dimensions doivent être considérées avec l’espace nécessaire pour brancher les câbles RCA, le jack de 6,35 mm ou le connecteur XLR à quatre broches. L’emplacement doit également permettre l’accès aux commandes et à la sélection de l’adaptation d’impédance. Le modèle est disponible dans les finitions argent et noire, selon la configuration commerciale prévue.

En résumé

Le Cayin HA-1A MK3 réunit une circuiterie à tubes Single-Ended Class A, deux entrées RCA, une sortie PREAMP Out variable et deux formats de sortie casque. Les tubes JJ 12AU7/ECC82 assurent l’amplification de tension, tandis que les Electro-Harmonix EL84EH/6BQ5 sont dédiés à la puissance. La sélection Low/High couvre les casques de 8 à 600 Ohm au moyen de deux plages distinctes. Les spécifications incluent jusqu’à 2.500 mW par canal sur le jack de 6,35 mm et jusqu’à 2.800 mW par canal sur la sortie XLR équilibrée, avec une réponse en fréquence de 20 Hz à 24 kHz ±3 dB. Grâce à la sortie préamplifiée RCA, il peut également être intégré dans une chaîne audio analogique plus étendue, dans le respect des paramètres électriques déclarés.

Caractéristiques principales

• Entrées : RCA
• Sorties casque : 6,35 mm asymétrique ; 4-Pin XLR équilibrée
• Rapport signal/bruit : 110 dB, pondéré A
• Consommation énergétique : 60 W maximum
• Type d’amplificateur : Amplificateur pour casque entièrement à tubes
• Classe de fonctionnement : Classe A single-ended

Spécifications techniques

Poids technique de l’appareil/unité principale	8.8 kg
Entrées	RCA
Sorties casque	6,35 mm asymétrique ; 4-Pin XLR équilibrée
Rapport signal/bruit	110 dB, pondéré A
Consommation énergétique	60 W maximum
Type d’amplificateur	Amplificateur pour casque entièrement à tubes
Classe de fonctionnement	Classe A single-ended
Circuiterie	Single-Ended Class A
Type d’appareil	Amplificateur pour casque à tubes
Dimensions	240 × 240 × 140 mm
Distorsion	0,3 à 1 kHz et 200 mW de sortie %
Réponse en fréquence	20 Hz – 24 kHz, ±3 dB
Puissance de sortie casque 6,35 mm	2500 mW + 2500 mW
Sortie casque 6,35 mm	Single-ended
Puissance de sortie casque 6,35 mm	Jusqu’à 2,5 W par canal
Sortie casque XLR	XLR à quatre broches
Puissance de sortie casque 4-Pin XLR	2800 mW + 2800 mW
Hauteur	140 mm
Adaptation d’impédance High	151–600 Ohm
Adaptation d’impédance Low	8–150 Ohm
Câblage interne	Point-to-point
Profondeur	240 mm
Tension de sortie maximale	5 V
Transformateurs de sortie	Développés spécifiquement pour le modèle
Sorties	RCA PREAMP Out, 6,35 mm, 4-Pin XLR
Conception de l’alimentation	Alimentation séparée pour les sections de gain de tension et de puissance ; alimentation haute tension régulée pour la section de puissance
Tubes de puissance	2 × Electro-Harmonix EL84EH/6BQ5
Gain PREAMP	9 dB
Sensibilité d’entrée PREAMP	750 mV
Tension maximale PREAMP	5 V
