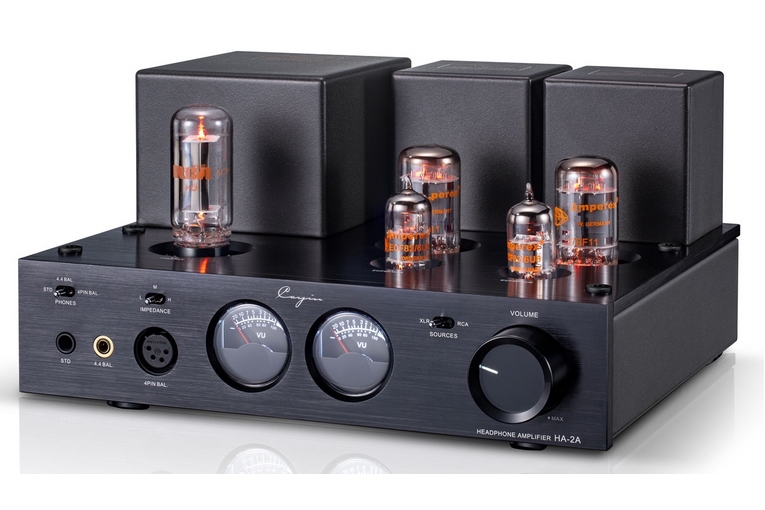

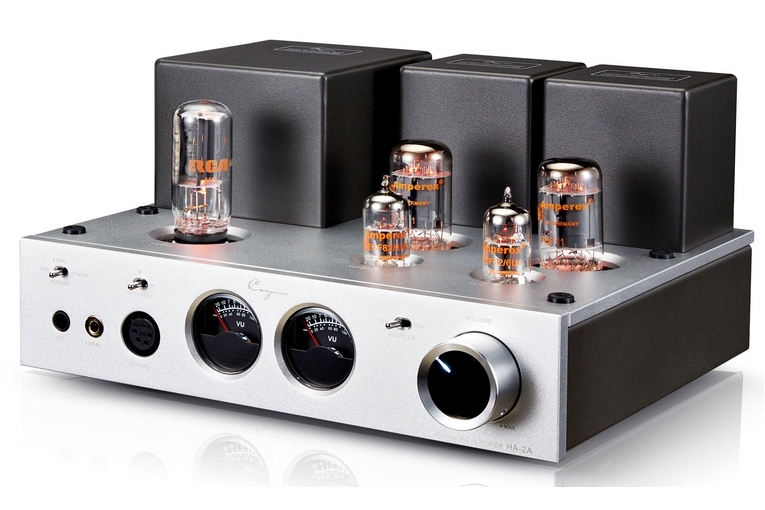

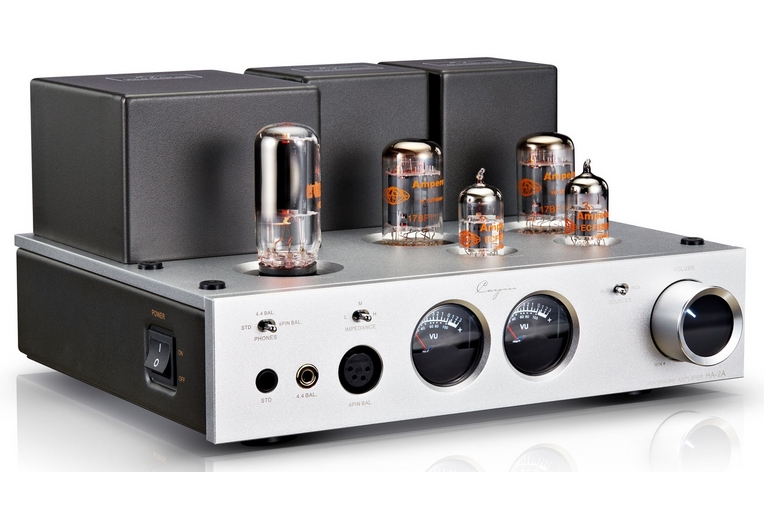

Cayin HA-2A è un amplificatore per cuffie a valvole progettato per l’ascolto personale in un sistema desktop. La sua architettura utilizza un circuito single-ended e valvole dedicate all’amplificazione di tensione, all’amplificazione di potenza e alla rettificazione. Il risultato è un apparecchio pensato per chi desidera integrare una sorgente analogica con cuffie dotate di connettori single-ended o bilanciati, mantenendo a disposizione diverse impostazioni di impedenza.

Amplificazione valvolare single-ended

Il cuore del Cayin HA-2A è un circuito di amplificazione single-ended. Questa configurazione è abbinata a trasformatori di uscita EI realizzati su specifica e in coppia abbinata. I trasformatori svolgono un ruolo centrale nel collegamento tra lo stadio di amplificazione e l’uscita per cuffie, mentre l’impostazione valvolare caratterizza la struttura del dispositivo.

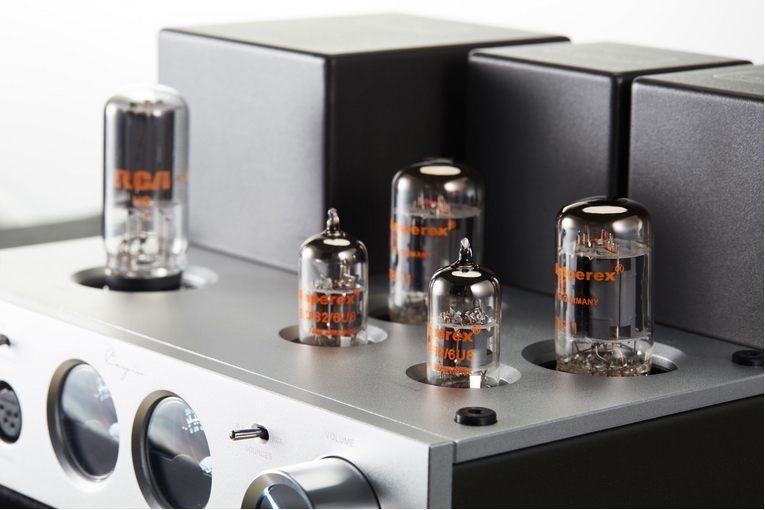

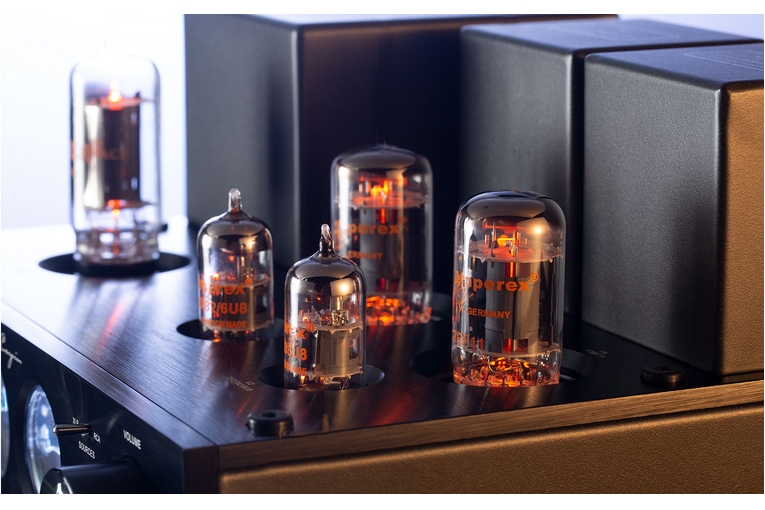

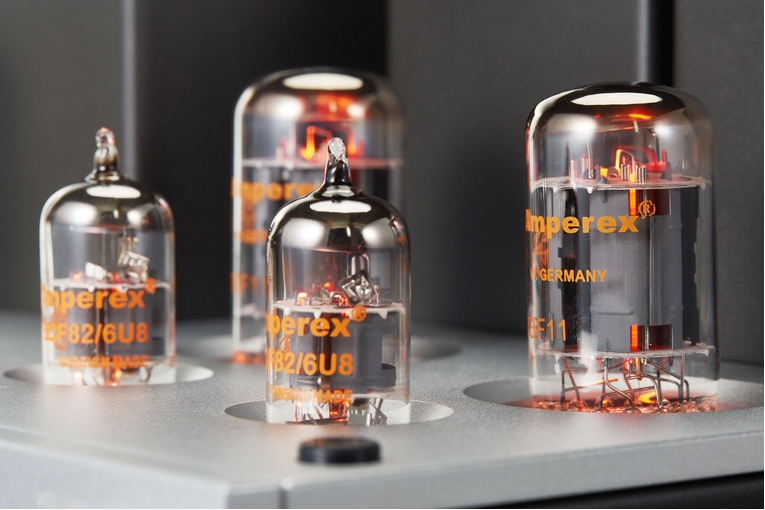

Il modello utilizza valvole Amperex ECF82/6U8 per l’amplificazione di tensione e valvole Amperex 17BF11 per l’amplificazione di potenza. La sezione di rettificazione impiega due RCA 17AX4GT. Nel materiale descrittivo il prodotto viene inoltre indicato come basato su valvole vintage NOS, cioè valvole di produzione precedente non utilizzate. La presenza di valvole sostituibili consente di affrontare la manutenzione seguendo i riferimenti compatibili indicati per ciascun tipo.

• Amplificazione di tensione: Amperex ECF82/6U8.
• Amplificazione di potenza: Amperex 17BF11.
• Rettificazione: 2 valvole RCA 17AX4GT.
• Topologia: circuito single-ended.
• Trasformatori di uscita: EI custom build, in coppia abbinata.

Tre uscite per cuffie

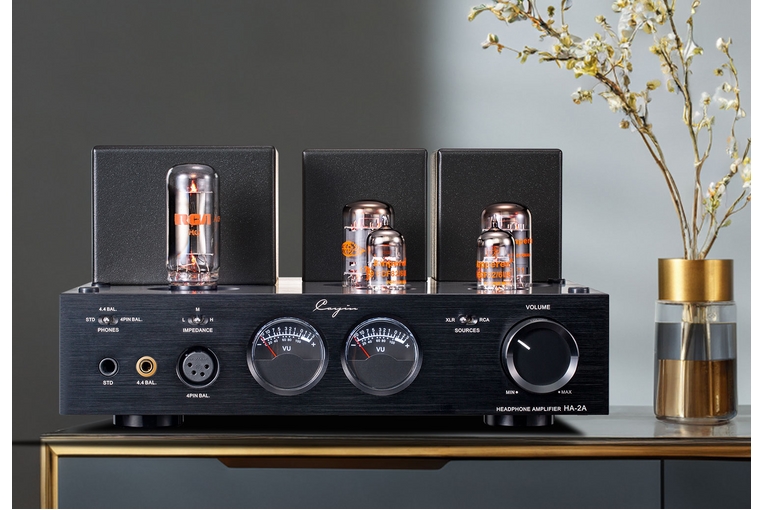

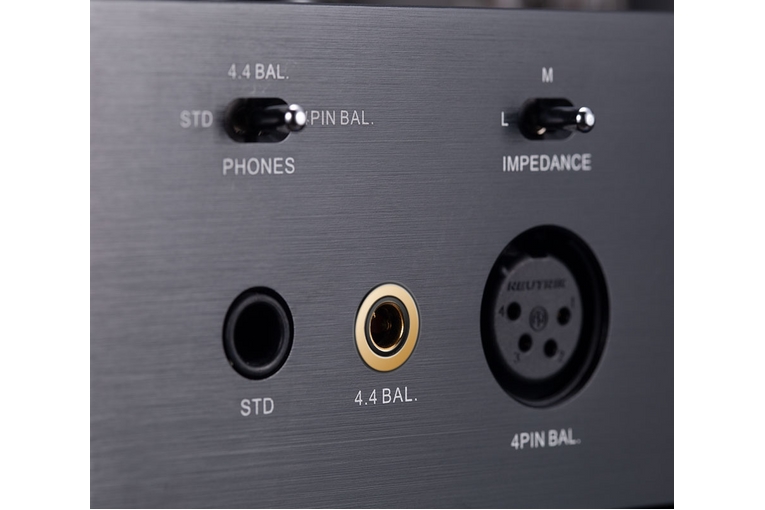

Il pannello del Cayin HA-2A mette a disposizione tre connettori per cuffie, così da supportare differenti configurazioni di cablaggio. L’uscita da 6,35 mm è single-ended, mentre quella da 4,4 mm e la presa XLR a 4 pin sono bilanciate. La selezione dell’uscita deve naturalmente corrispondere al connettore del cavo della cuffia utilizzata.

Le potenze nominali cambiano in funzione dell’uscita e dell’impostazione di impedenza. Con l’uscita XLR a 4 pin, il livello Low offre 800 mW + 800 mW, Mid 900 mW + 900 mW e High 1000 mW + 1000 mW. L’uscita standard da 6,35 mm fornisce rispettivamente 330 mW + 330 mW, 550 mW + 550 mW e 750 mW + 750 mW. Per l’uscita bilanciata da 4,4 mm i valori sono 200 mW + 200 mW in Low, 300 mW + 300 mW in Mid e 270 mW + 270 mW in High.

Selettore di impedenza

Per adattare il funzionamento alla cuffia collegata, l’HA-2A propone tre livelli: Low, Mid e High. Le fasce dichiarate sono 8–64 ohm per Low, 65–250 ohm per Mid e 251–600 ohm per High. La scelta del livello va effettuata in base all’impedenza nominale della cuffia, consultando le indicazioni del relativo produttore.

Il selettore non è quindi una semplice funzione decorativa: identifica tre modalità operative con potenze di uscita differenti. Il livello Low è associato alla fascia da 8 a 64 ohm, Mid a quella da 65 a 250 ohm e High alla fascia da 251 a 600 ohm. Per utilizzare correttamente l’amplificatore è consigliabile impostare il selettore prima dell’ascolto e verificare che il volume sia regolato in modo appropriato.

Ingressi analogici

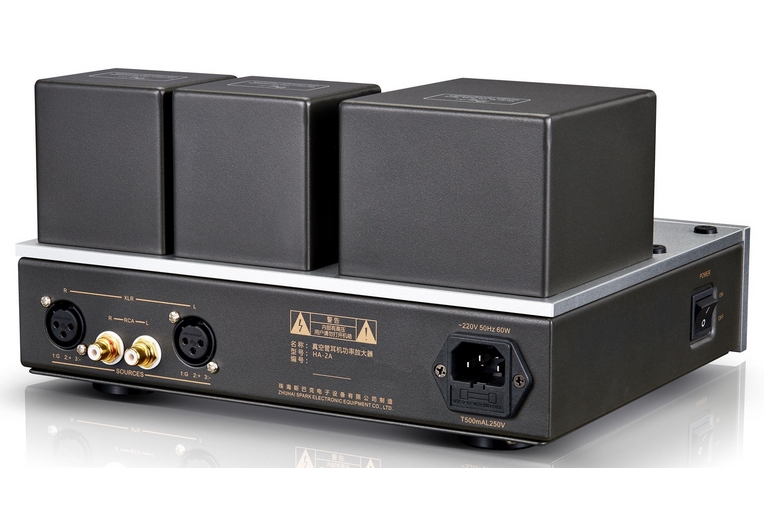

Il Cayin HA-2A accetta sorgenti analogiche attraverso un ingresso RCA single-ended e un ingresso XLR bilanciato. Questa dotazione permette di inserirlo in un impianto con collegamenti analogici di tipo differente, senza richiedere una sezione digitale integrata. Il dispositivo è infatti un amplificatore per cuffie: non sono indicati DAC, Bluetooth, Wi-Fi o ingressi digitali.

L’impedenza d’ingresso dichiarata è di 25 kΩ sul collegamento RCA e di 10 kΩ sul collegamento XLR. La sensibilità d’ingresso è compresa tra 450 mV e 600 mV. La selezione della sorgente e il collegamento devono essere eseguiti utilizzando il connettore corrispondente al cavo disponibile, RCA oppure XLR.

Prestazioni dichiarate

La risposta in frequenza specificata per il Cayin HA-2A è di 20 Hz–50 kHz, ±3 dB. Il valore TH+D è pari allo 0,2% a 1 kHz e 100 mW, con la condizione indicata di 5% sotto la potenza nominale. Il rapporto segnale/rumore è di 100 dB con ponderazione A. Questi dati descrivono il comportamento elettrico dichiarato del prodotto nelle condizioni di misura riportate e aiutano a inquadrare l’amplificatore nella scelta di un sistema per cuffie.

• Risposta in frequenza: 20 Hz–50 kHz, ±3 dB.
• TH+D: 0,2% a 1 kHz e 100 mW.
• Rapporto segnale/rumore: 100 dB, ponderazione A.
• Sensibilità d’ingresso: 450–600 mV.

Costruzione e gestione quotidiana

L’apparecchio presenta un formato desktop con dimensioni dichiarate di 270 × 247 × 143 mm e un peso netto di 10 kg. Il consumo energetico indicato è di 60 W. La struttura compatta rispetto al peso e alla presenza dei trasformatori richiede una collocazione stabile, piana e sufficientemente libera per consentire un utilizzo ordinato del sistema.

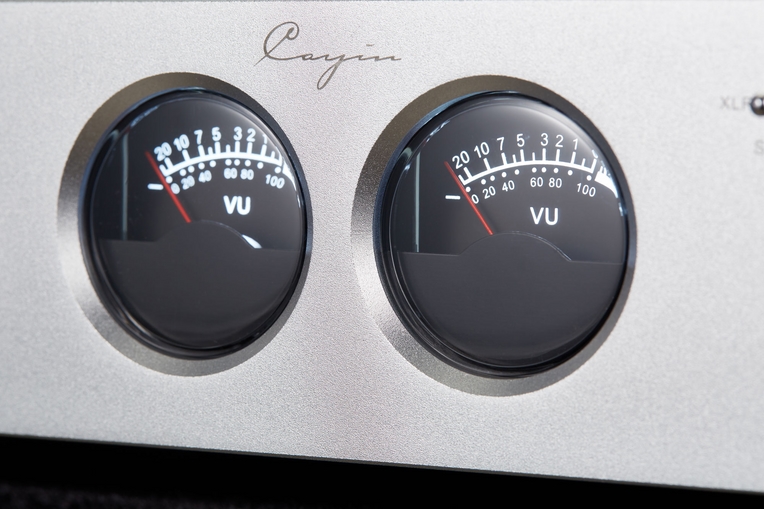

Il progetto è descritto con cablaggio punto a punto, una soluzione costruttiva nella quale i collegamenti del circuito sono realizzati senza una normale disposizione su circuito stampato per il percorso indicato. Sul pannello sono presenti due VU meter con illuminazione “Ice-light”, elemento visivo che accompagna l’impostazione tradizionale dell’amplificatore valvolare. Il potenziometro del volume è un ALPS-27 ad alta precisione.

Prima dell’ascolto è necessario attendere il periodo di avvio delle valvole. Il soft-start richiede circa 60 secondi; l’indicatore del volume resta acceso in modo fisso per segnalare la fase di riscaldamento prima che l’apparecchio sia operativo. Questo intervallo deve essere considerato nella normale procedura di accensione e non va interpretato come un malfunzionamento.

Valvole sostitutive compatibili

Per la manutenzione o per il fine-tuning del suono, i dati disponibili indicano alcune sostituzioni compatibili. Le Amperex 17BF11 possono essere sostituite con 17BF11A. Per le Amperex ECF82/6U8 sono indicate ECF82 e 6U8. Per le RCA 17AX4GT è indicata la 17AX4GTA. La sostituzione delle valvole deve essere eseguita utilizzando il tipo corretto e seguendo le procedure di sicurezza previste per un amplificatore valvolare.

• Amperex 17BF11: sostituzione indicata 17BF11A.
• Amperex ECF82/6U8: sostituzioni indicate ECF82 e 6U8.
• RCA 17AX4GT: sostituzione indicata 17AX4GTA.

Specifiche tecniche principali

Il Cayin HA-2A riunisce ingressi analogici RCA e XLR, tre uscite per cuffie e tre livelli di impedenza in un unico amplificatore da scrivania. La presenza dell’uscita XLR a 4 pin e della presa bilanciata da 4,4 mm consente di scegliere tra due standard bilanciati, mentre il connettore da 6,35 mm mantiene disponibile il collegamento single-ended più comune per molte cuffie.

In sintesi, il modello è rivolto a chi cerca un amplificatore per cuffie a valvole con circuito single-ended, trasformatori di uscita EI custom build, ingressi analogici e regolazione dell’impedenza. Le sue dimensioni, il peso, i VU meter illuminati e il tempo di soft-start definiscono un prodotto da inserire in un sistema desktop dedicato all’ascolto in cuffia.

Caratteristiche principali

• Tipo di prodotto: Amplificatore per cuffie a valvole
• Valvole raddrizzatrici: RCA 17AX4GT ×2
• Rapporto segnale/rumore: 100dB (A-Weighted)
• Consumo energetico: 60W
• Circuito di amplificazione: Single-ended
• Data del documento: 15 aprile 2024

Specifiche tecniche

Tipo di prodotto	Amplificatore per cuffie a valvole
Valvole raddrizzatrici	RCA 17AX4GT ×2
Rapporto segnale/rumore	100dB (A-Weighted)
Consumo energetico	60W
Circuito di amplificazione	Single-ended
Data del documento	15 aprile 2024
Tipo di documento	Manuale utente
Risposta in frequenza	20Hz～50kHz ±3dB
Connettori cuffie	6.35mm x1; 4.4mm BALANCE x1; XLR a 4 pin x1
Impedenza cuffie, L	8~64Ω
Impedenza cuffie, M	65~250Ω
Connettori d’ingresso	RCA; XLR
Impedenza d’ingresso RCA	25KΩ
Impedenza d’ingresso XLR	10KΩ
Valvole di amplificazione di potenza	Amperex 17BF11
Potenza nominale 4.4 BAL., H	270mW+270mW
Potenza nominale 4.4 BAL., L	200mW+200mW
Potenza nominale 4.4 BAL., M	300mW+300mW
Potenza nominale 4PIN BAL., H	1000mW+1000mW
Potenza nominale 4PIN BAL., L	800mW+800mW
Potenza nominale 4PIN BAL., M	900mW+900mW
Potenza nominale STD, H	750mW+750mW
Potenza nominale STD, L	330mW+330mW
Potenza nominale STD, M	550mW+550mW
Sensibilità	450mV～600mV
TH+D	0.2% (1kHz, 100mW; 5% Under Rated Power)
Tipo di trasformatore	Trasformatori di uscita EI custom build
Valvole di amplificazione di tensione	Amperex ECF82/6U8
Dimensioni riportate	270mm247mm143mm

Approfondimenti tecnici

Le specifiche riportate aiutano a confrontare configurazione, compatibilità e prestazioni del prodotto.

Prodotti correlati

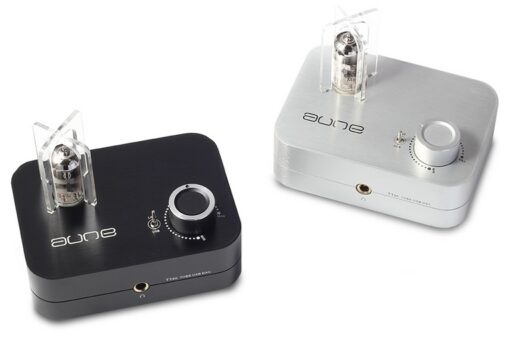

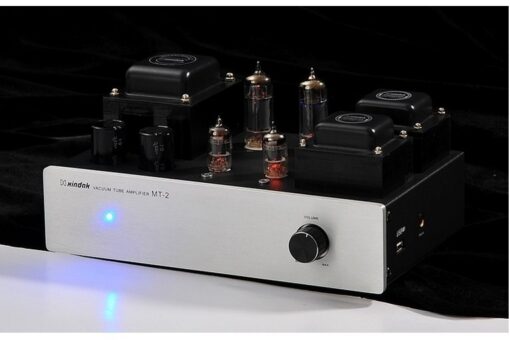

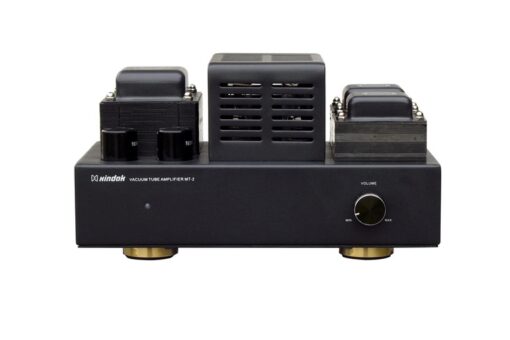

Cayin Soul 170HA · Xindak MT2(II) · Aune T1SE

Domande frequenti

Che tipo di prodotto è il Cayin HA-2A?

È un amplificatore per cuffie a valvole con circuito di amplificazione single-ended e trasformatori di uscita EI custom build.

Quali valvole utilizza il Cayin HA-2A?

Utilizza Amperex ECF82/6U8 per l’amplificazione di tensione, Amperex 17BF11 per l’amplificazione di potenza e due RCA 17AX4GT per la rettificazione.

Quali cuffie è possibile collegare?

Il selettore offre tre intervalli: Low per cuffie da 8 a 64 ohm, Mid da 65 a 250 ohm e High da 251 a 600 ohm. Sono disponibili uscite da 6,35 mm, 4,4 mm bilanciata e XLR a 4 pin bilanciata.

Quali ingressi analogici sono presenti?

Sono presenti un ingresso RCA single-ended e un ingresso XLR bilanciato. L’impedenza d’ingresso dichiarata è di 25 kΩ per RCA e 10 kΩ per XLR.

Quanto dura l’avvio prima dell’ascolto?

Il soft-start richiede circa 60 secondi per il riscaldamento delle valvole. L’indicatore del volume resta acceso in modo fisso durante questa fase.
