LAiV Harmony 2 DAC R-2R è un convertitore digitale-analogico della linea Harmony di LAiV, progettato attorno a un’architettura R-2R discreta e completamente bilanciata. Il prodotto è indicato come disponibile in preordine e combina una sezione di conversione a ladder, uno stadio analogico discreto in Classe A e diverse modalità di elaborazione del segnale PCM. La configurazione è pensata per sistemi Hi-Fi nei quali il DAC deve gestire sorgenti digitali differenti e offrire una scelta precisa sul comportamento della conversione.

Architettura R-2R discreta e bilanciata

Nel LAiV Harmony 2 DAC R-2R la conversione è affidata a una rete ladder R2R realizzata con componenti discreti. La struttura è inoltre completamente bilanciata, caratteristica che riguarda l’impostazione generale del percorso di conversione e dell’uscita. Invece di presentare un’unica modalità di funzionamento, il DAC consente di selezionare fra tre modalità PCM: NOS, oversampling proprietario e hardware SRC.

La modalità NOS, acronimo comunemente usato per indicare il funzionamento senza oversampling, permette di utilizzare il percorso previsto per questo tipo di elaborazione. L’oversampling proprietario rappresenta invece una modalità sviluppata internamente da LAiV, mentre l’hardware SRC utilizza una conversione della frequenza di campionamento eseguita a livello hardware. La disponibilità di queste tre opzioni consente di scegliere la modalità PCM più adatta alla propria configurazione e alle proprie preferenze di ascolto, senza vincolare l’utilizzo del DAC a un solo processo.

Stadio di uscita discreto in Classe A

Il DAC integra un nuovo stadio di uscita discreto in Classe A, progettato con bassa impedenza di uscita. Il circuito è il punto di passaggio fra la conversione digitale-analogica e il collegamento con l’elettronica a valle. La bassa impedenza di uscita dichiarata contribuisce a definire le condizioni di interfacciamento con preamplificatori, amplificatori integrati o altri dispositivi dotati di ingressi analogici compatibili.Una caratteristica rilevante è la possibilità di utilizzare simultaneamente le uscite XLR e RCA. Questa configurazione offre maggiore flessibilità nella realizzazione dell’impianto, perché permette di collegare in parallelo due percorsi analogici, quando il resto della catena lo consente. Le specifiche disponibili indicano per l’uscita XLR una tensione di 4,15 Vrms e un’impedenza inferiore a 50 ?. Questi dati descrivono l’uscita bilanciata e aiutano a valutare l’abbinamento con gli ingressi del sistema.

Gestione di PCM e DSD

Attraverso gli ingressi USB e I²S, il LAiV Harmony 2 supporta segnali PCM fino a 768 kHz e DSD fino a DSD256. I valori indicano la risoluzione massima dichiarata per i due principali formati digitali gestiti dal dispositivo. La compatibilità effettiva con una determinata sorgente dipende naturalmente dall’uscita disponibile sulla sorgente stessa e dalla configurazione utilizzata.Per il DSD è previsto un percorso specifico: il segnale viene convertito direttamente in multi-bit senza oversampling. Questa modalità è distinta dalle tre opzioni disponibili per il PCM. In questo modo il DAC mantiene separata la gestione dei due tipi di contenuto digitale, con una modalità dedicata al DSD e una scelta fra NOS, oversampling proprietario e hardware SRC per il PCM.La presenza di USB e I²S rende il prodotto adatto a sistemi digitali con sorgenti differenti. L’ingresso USB è inoltre utilizzato per l’aggiornamento del firmware tramite USB-C, secondo quanto indicato per il prodotto. Il supporto all’aggiornamento consente di intervenire sul software del dispositivo con la procedura prevista dal produttore, senza confondere questa funzione con una modalità di ingresso audio aggiuntiva.

Isolamento e collegamenti di sistema

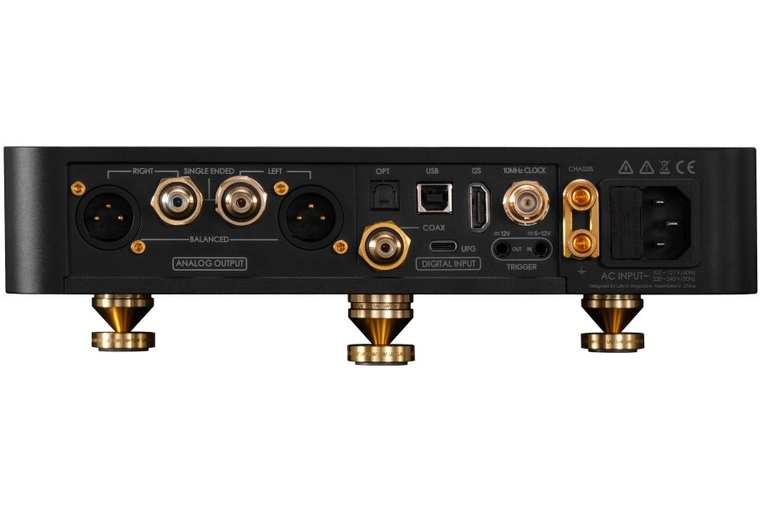

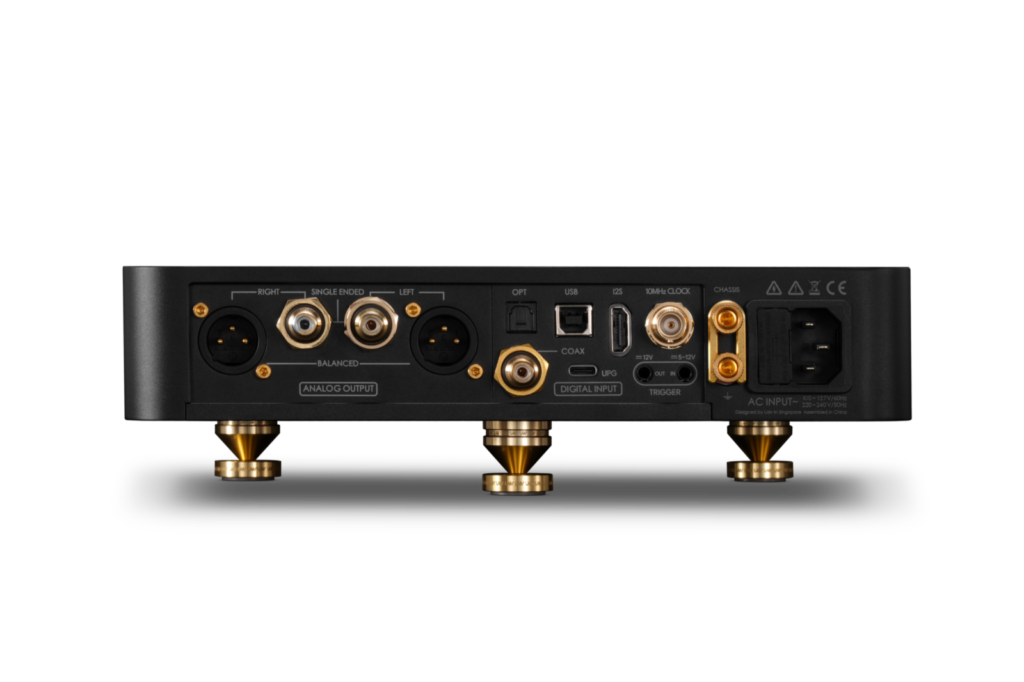

Il progetto include un isolamento digitale completo, elemento dichiarato nella descrizione del prodotto. In un sistema Hi-Fi, l’isolamento riguarda la separazione prevista nel percorso digitale e deve essere considerato insieme alla sorgente, ai cavi e ai dispositivi collegati. Il dato non identifica da solo il comportamento dell’intero impianto, ma descrive una scelta progettuale precisa del DAC.Tra le funzioni di integrazione è presente un ingresso diretto per master clock a 10 MHz. Questa connessione è destinata ai sistemi che utilizzano un master clock esterno compatibile con tale riferimento. Il prodotto dispone inoltre di un trigger a 12 V, utile per l’integrazione con componenti di sistema che prevedono questo tipo di collegamento di controllo. La disponibilità di queste funzioni amplia le possibilità di inserimento del DAC in configurazioni Hi-Fi articolate, senza attribuire automaticamente caratteristiche non dichiarate agli apparecchi collegati.

Display e utilizzo quotidiano

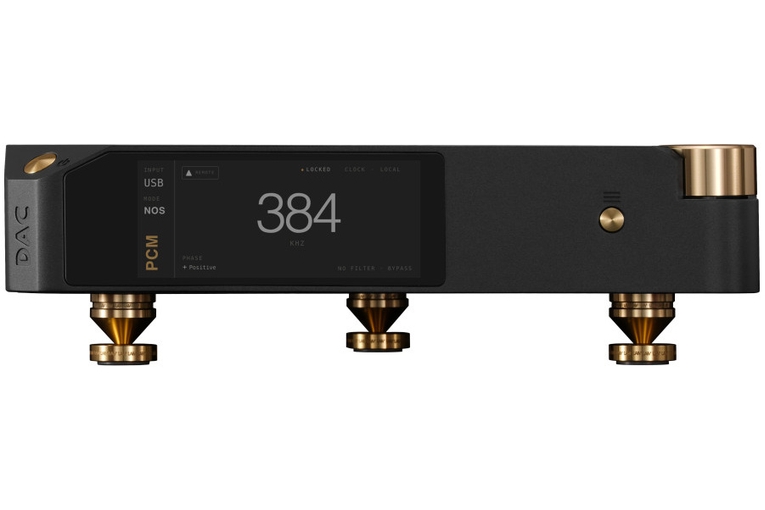

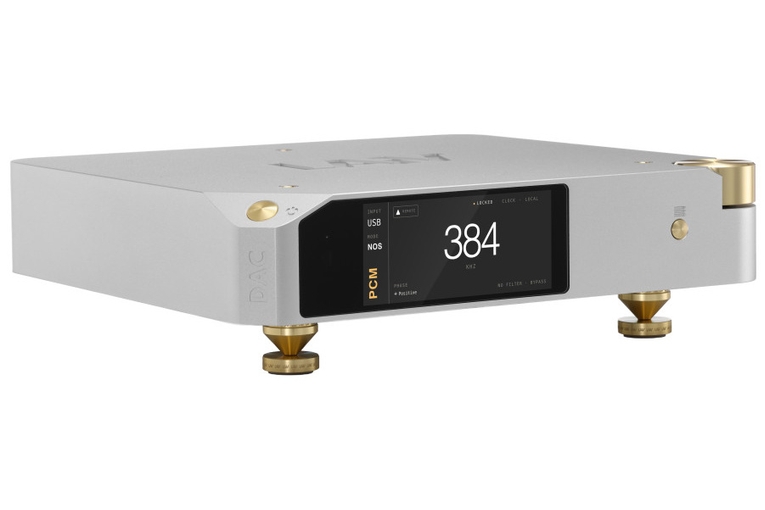

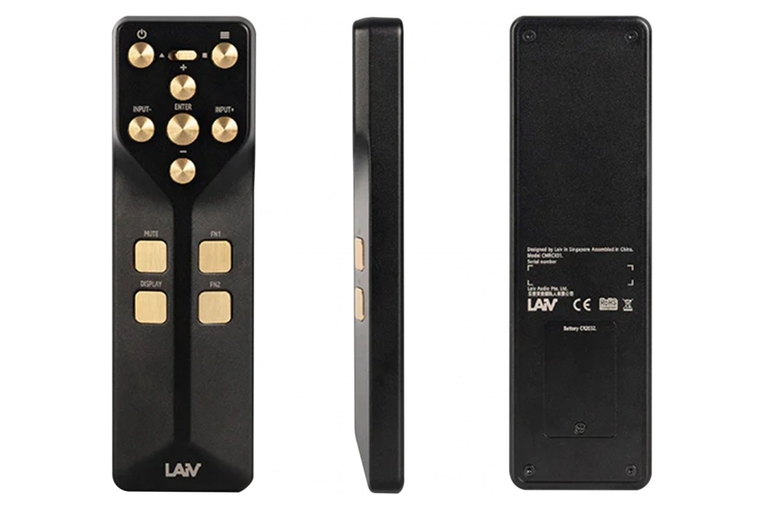

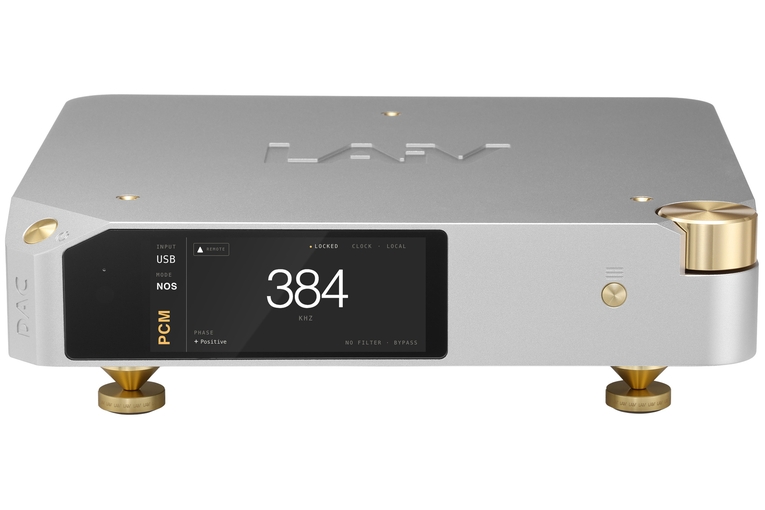

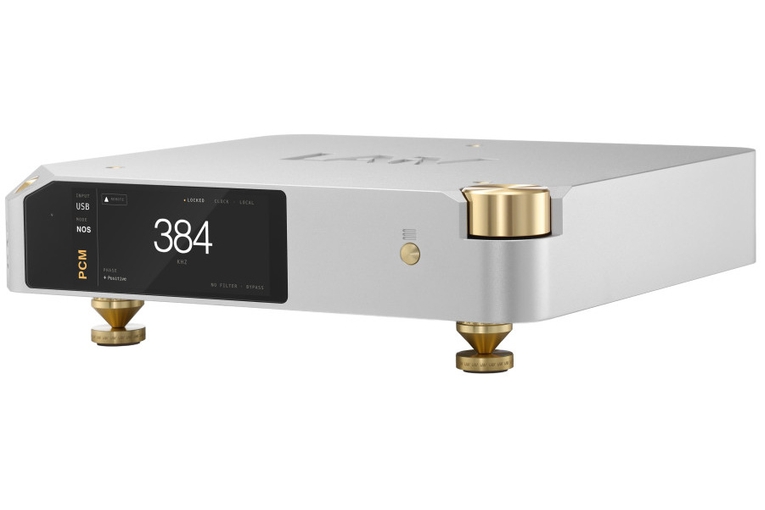

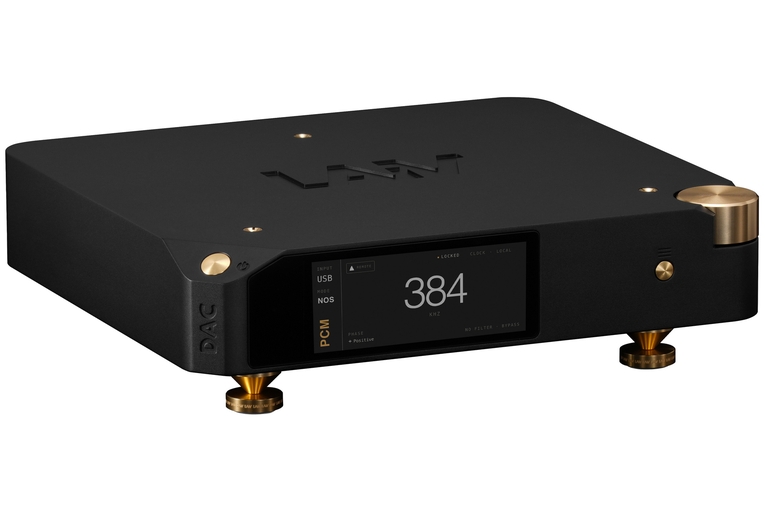

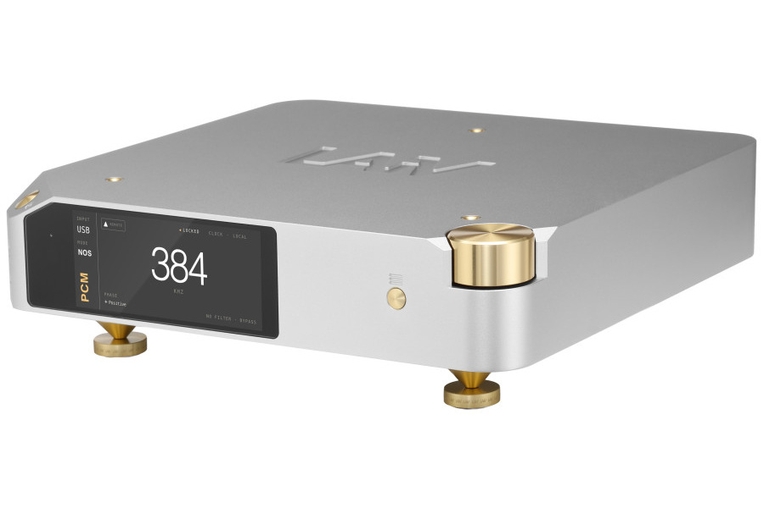

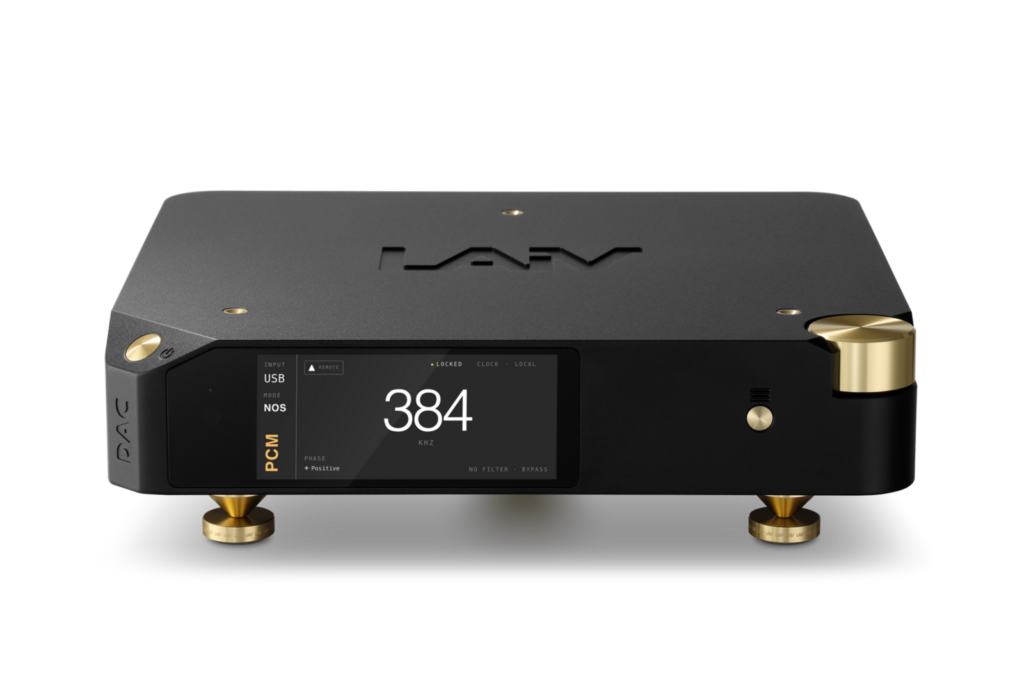

Sul pannello è presente un display LCD TFT a colori con risoluzione di 960 × 400 pixel. La superficie a colori e la risoluzione indicata sono pensate per fornire le informazioni operative del DAC in modo leggibile durante la selezione degli ingressi e delle impostazioni disponibili. Il display costituisce anche un elemento distintivo dell’interfaccia del prodotto, insieme ai controlli e alle funzioni di configurazione previste.Il telecomando Harmony RCX è indicato tra gli elementi inclusi. La dotazione comprende inoltre una welcome card con Certificate of Authenticity, come riportato nelle informazioni del prodotto. Il firmware può essere aggiornato tramite la porta USB-C posteriore. La posizione posteriore della porta è indicata nella documentazione disponibile e la rende parte del pannello di connessione del DAC.

Installazione e dimensioni

Le dimensioni del LAiV Harmony 2 DAC R-2R sono pari a 255 × 250 × 50 mm. Con le punte installate, l’altezza indicata raggiunge 75 mm. Queste misure aiutano a verificare lo spazio necessario sul ripiano o nel mobile Hi-Fi prima dell’installazione. È opportuno lasciare spazio sufficiente per i cavi e per la corretta disposizione delle connessioni, valutando anche la presenza delle punte quando si definisce l’altezza utile.Il peso non è indicato nei dati disponibili e non viene quindi riportato. Le dimensioni compatte in larghezza e profondità devono essere considerate insieme alla posizione dei collegamenti e alla configurazione dell’impianto. Prima del collegamento è inoltre necessario verificare la compatibilità elettrica dell’alimentazione prevista nel proprio ambiente.

Alimentazione e consumi

Il DAC supporta alimentazione 100–127 VAC oppure 220–240 VAC, con frequenza di rete di 50/60 Hz. La selezione deve corrispondere alla rete elettrica utilizzata e alla configurazione prevista per il prodotto. Il consumo operativo dichiarato è di 14,7 W, mentre il consumo in standby è di 2,5 W.Questi valori permettono di distinguere l’assorbimento durante il funzionamento da quello nella modalità di attesa. Per la gestione quotidiana è quindi possibile considerare sia il consumo di ascolto sia quello quando il DAC rimane in standby. La messa in funzione deve avvenire rispettando le indicazioni relative alla rete e ai collegamenti del sistema, in particolare quando sono presenti trigger, master clock o più uscite analogiche utilizzate contemporaneamente.

Garanzia e disponibilità

LAiV indica per Harmony 2 una garanzia di 24 mesi. Il prodotto appartiene alla linea Harmony e la categoria di appartenenza è DAC.Nel complesso, il LAiV Harmony 2 DAC R-2R riunisce conversione R2R discreta completamente bilanciata, stadio di uscita discreto in Classe A, gestione PCM selezionabile e supporto a PCM fino a 768 kHz e DSD256 tramite USB e I²S. Le uscite XLR e RCA utilizzabili simultaneamente, l’ingresso per master clock a 10 MHz, il trigger 12 V, il display TFT a colori e l’aggiornamento firmware USB-C completano una dotazione orientata alla flessibilità d’integrazione nei sistemi Hi-Fi.

Caratteristiche principali

• Stato di disponibilità: Preordine
• Architettura di conversione: Ladder R2R discreto completamente bilanciato
• Dimensioni: 255 × 250 × 50 (75 con punte) mm
• Display: LCD TFT a colori, 960 × 400
• Consumo operativo: 14.7 W
• Stadio di uscita: Buffer discreto Class A, bassa impedenza

Specifiche tecniche

Stato di disponibilità	Preordine
Architettura di conversione	Ladder R2R discreto completamente bilanciato
Dimensioni	255 × 250 × 50 (75 con punte) mm
Display	LCD TFT a colori, 960 × 400
Consumo operativo	14.7 W
Stadio di uscita	Buffer discreto Class A, bassa impedenza
Modalità PCM	NOS, OS proprietaria e hardware SRC
Alimentazione	100–127 VAC / 220–240 VAC, 50/60Hz
Categoria prodotto	DAC
Linea prodotto	Harmony
Consumo in standby	2.5 W
Garanzia	24 mesi
Impedenza di uscita XLR	<50 ?
Tensione di uscita XLR	4.15 Vrms

Approfondimenti tecnici

Le specifiche riportate aiutano a confrontare configurazione, compatibilità e prestazioni del prodotto.

Prodotti correlati

Aune YUKI SE · Aune YUKI · ONIX Zenith XDA20

Domande frequenti

Quale architettura di conversione utilizza il LAiV Harmony 2 DAC R-2R?

Utilizza un’architettura ladder R2R discreta e completamente bilanciata.

Quali modalità sono disponibili per i segnali PCM?

Sono disponibili tre modalità PCM: NOS, oversampling proprietario e hardware SRC.

Quali sono i valori dichiarati per l’uscita XLR?

L’uscita XLR ha una tensione di 4,15 Vrms e un’impedenza inferiore a 50 ?.

Quali formati e frequenze massime supporta?

Tramite USB e I²S supporta PCM fino a 768 kHz e DSD fino a DSD256. Il DSD viene convertito direttamente in multi-bit senza oversampling.

Quali sono dimensioni, consumi e garanzia?

Le dimensioni sono 255 × 250 × 50 mm, oppure 75 mm di altezza con le punte. Il consumo operativo è di 14,7 W, quello in standby di 2,5 W e la garanzia è di 24 mesi.
