Cayin Jazz 100

Cayin Jazz 100: Il Cuore Pulsante della Musica in Classe A

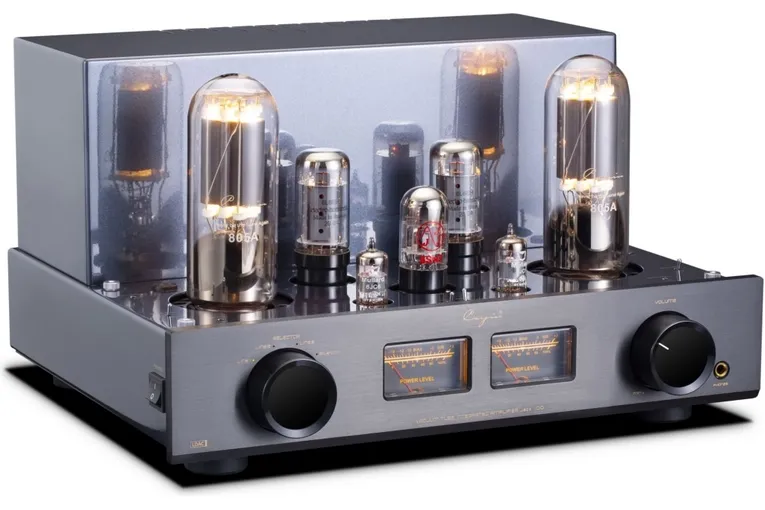

Il Cayin Jazz 100 è un amplificatore integrato a valvole che rappresenta un vero capolavoro di ingegneria audio, progettato attorno all'iconica valvola di potenza 805A. Operando in configurazione Single-Ended Classe A, questo amplificatore eroga 46 watt per canale di pura potenza musicale, offrendo un'esperienza d'ascolto che combina calore naturale, ricchezza materica e una dinamica straordinaria.

Architettura Valvolare e Personalizzazione del Suono

Il Jazz 100 vanta una costruzione interamente valvolare con una selezione di componenti premium:

• Stadio di amplificazione di tensione: Utilizza valvole Mullard 6JC6 e una JJ 6SN7 per una trasparenza assoluta.
• Stadio Driver: Equipaggiato di serie con valvole 6L6, questo stadio è il paradiso degli appassionati di tube rolling. È possibile sostituire le 6L6 con una vasta gamma di valvole, tra cui EL34, 6CA7, 5881, 6550, KT88 o KT90, per scolpire il suono secondo i propri gusti personali.
• Stadio di Uscita: Affidato alle potenti valvole 805A per un calore e una fioritura dei medi che solo i design Single-Ended possono offrire.

Versatilità Moderna e Connettività High-Res

Nonostante il suo cuore vintage, il Jazz 100 è pronto per il futuro. Oltre ai tre ingressi di linea analogici, integra un modulo Bluetooth 5.0 ad alte prestazioni (chipset QCC5125) che supporta i codec audio più avanzati come LDAC, aptX HD e UAT. La conversione digitale-analogica è affidata al prestigioso chipset ES9018K2M SABRE32, garantendo uno streaming wireless di qualità audiofila.

Artigianalità e Controllo Totale

Ogni unità è costruita a mano con un meticoloso cablaggio "point-to-point" per garantire la massima integrità del segnale. Il pannello frontale in alluminio anodizzato ospita doppi misuratori VU retro che danzano al ritmo della musica, fungendo anche da strumento per la regolazione precisa del Bias.

Per gli amanti dell'ascolto in cuffia, il Jazz 100 dispone di un'uscita dedicata alimentata dai trasformatori di uscita personalizzati, capace di pilotare con autorità cuffie dai 16 ai 300 ohm.

Sicurezza e Durata

Per preservare la longevità delle valvole, Cayin ha implementato un circuito di soft-start e un ritardo dell'alta tensione (circa 40 secondi). Il telaio è completamente ventilato per un'efficiente dissipazione del calore e include protezioni avanzate come i fusibili per l'alta tensione.

Specifiche Tecniche Principali

• Potenza d'uscita: 46W + 46W (Single-Ended Classe A)
• Risposta in frequenza: 12Hz – 33kHz (-3dB)
• Distorsione Armonica Totale (THD): 0.2% (1W/1kHz)
• Rapporto S/N: 90dB (pesato A)
• Set Valvole: 2x 6JC6, 1x 6SN7, 2x 6L6, 2x 805A
• Ingressi: 3x Linea RCA, Bluetooth 5.0
• Uscite Diffusori: 4 Ω, 8 Ω
• Peso: 35 kg
• Dimensioni: 420mm x 389mm x 248mm

Nota: Questo prodotto richiede un supporto robusto a causa del suo peso elevato (35 kg) e un posizionamento ben ventilato per gestire il calore tipico della Classe A.

Scheda Tecnica: Cayin Jazz 100

Caratteristiche di Rilievo

• Tube Rolling: Lo stadio driver (6L6) è progettato per essere facilmente sostituibile con modelli alternativi come EL34, 6CA7, 5881, 6550, KT88 o KT90 per personalizzare la resa sonora.
• Controllo e Monitoraggio: Dotato di doppi VU meter per monitorare la potenza e regolare il Bias delle valvole di potenza.
• Costruzione: Cablaggio "point-to-point" realizzato a mano, frontale in alluminio anodizzato e telaio ventilato.
• Protezione: Include circuiti di soft-start, ritardo dell'alta tensione (40 sec) e fusibili dedicati per le valvole 805A.

Domande Generali e Caratteristiche

1. Che tipo di amplificatore è il Cayin Jazz 100? Il Jazz 100 è un amplificatore integrato a valvole operante in Single-Ended Classe A. È progettato attorno alla valvola di potenza 805A e offre una potenza di 46 watt per canale.
2. Quale set di valvole utilizza di serie? L'amplificatore utilizza un'architettura interamente valvolare composta da: 2 valvole 805A (potenza), 2 valvole 6L6 (driver), una 6SN7 e due 6JC6 (amplificazione di tensione/ingresso).
3. È possibile personalizzare il suono tramite il "tube rolling"? Sì. Lo stadio driver, che utilizza originariamente le 6L6, è progettato per essere compatibile con diverse altre valvole come EL34, 6CA7, 5881, 6550, KT88 e KT90, permettendo all'utente di modellare la firma sonora.
4. Quanto pesa l'apparecchio e quali sono le sue dimensioni? Il Jazz 100 è un dispositivo imponente: pesa 35 kg e misura 420 mm x 389 mm x 248 mm. Richiede un supporto robusto e stabile per il posizionamento.

Connettività e Utilizzo

5. Quali ingressi audio sono disponibili? Sul pannello posteriore sono presenti tre coppie di ingressi di linea RCA e un'antenna per l'ingresso Bluetooth.
6. L'amplificatore supporta lo streaming wireless di alta qualità? Sì. Integra un modulo Bluetooth 5.0 (chipset QCC5125) con supporto per i codec ad alta risoluzione LDAC, aptX HD e UAT, oltre ai formati standard. La conversione è affidata a un DAC ES9018K2M Sabre32.
7. Posso collegare un subwoofer attivo? Sì, l'apparecchio dispone di una coppia di terminali SUB OUT sul retro per integrare facilmente un subwoofer nel sistema.
8. È presente un'uscita per le cuffie? Sì. Grazie a un trasformatore di uscita personalizzato, il Jazz 100 offre un'uscita cuffie dedicata sul pannello frontale in grado di pilotare modelli con impedenza compresa tra 16 e 300 ohm.

Controllo e Manutenzione

9. A cosa servono i doppi misuratori (VU meter) sul frontale? Hanno una doppia funzione: durante l'ascolto indicano il livello di potenza in uscita ritmicamente con la musica; commutando l'interruttore sulla parte superiore, il misuratore sinistro serve a monitorare la regolazione del Bias.
10. Come si regola il Bias delle valvole di potenza? Sulla piastra superiore sono presenti controlli dedicati e un selettore (A1/A2). L'utente deve agire sulla vite di regolazione monitorando il misuratore VU (in modalità BIAS) finché l'ago non raggiunge la posizione centrale indicata.
11. Cos'è la funzione "Hum Balancer"? È un controllo accessibile sulla parte superiore che permette di regolare e minimizzare manualmente il livello di ronzio (hum) delle valvole di potenza 805A.
12. Cosa fa l'interruttore NFB (Negative Feedback)? Consente di scegliere tra due livelli di feedback negativo (High o Low). Questo permette di variare la dinamica e la ricchezza armonica del suono in base ai gusti personali o al genere musicale.

Sicurezza e Risoluzione dei Problemi

13. Quali sistemi di protezione sono integrati? L'amplificatore include un circuito di soft-start e un ritardo dell'alta tensione (circa 40 secondi) per proteggere le valvole all'accensione. Sono presenti inoltre fusibili per l'alta tensione accessibili dall'esterno per proteggere i circuiti in caso di guasto di una valvola.
14. Cosa fare se non viene emesso alcun suono? Bisogna verificare che il cavo di alimentazione sia collegato correttamente, che il volume non sia a zero e che sia stato selezionato l'ingresso corretto. Se la retroilluminazione del VU meter è spenta, potrebbe essere saltato il fusibile principale.
15. Quali sono le precauzioni principali per l'installazione? L'apparecchio scalda molto durante l'uso; deve essere installato in un luogo ben ventilato, mantenendo una distanza di almeno 15 cm dalle pareti circostanti e non appoggiandovi sopra oggetti.
16. È incluso un telecomando? Sì, l'amplificatore viene fornito con un telecomando che permette di gestire il volume, la selezione degli ingressi e la funzione mute. L'unità memorizza l'ultima operazione effettuata prima dello spegnimento.
